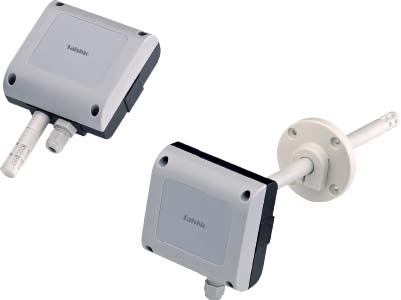

- 温湿度变送器TS13/14
特性
▪体积小，外型精美坚固，易于安装。
▪价格经济，性价比高。
▪高技术感测元件，精确度高，长期稳定性佳。
应用
HVAC制程监控/空气调节/环境通风控制。
办公大楼/住宅/医院空调监控。
楼宇自动化环境监控。
技术概观
输入
输入讯号种类 电容式湿度传感器及PT1000Ω
量测范围 温度：0-50℃;湿度：0~100％
建议工作范围 温度：15~35℃;湿度：20~80％
输出
输出讯号 4~20mA;0〜10V
讯号连接方式 二线式，三线式
精度（25℃）
温度/湿度 ±0.3℃+0.002℃x /±3% RH(20∼80 %)
温度影响 0.2％RH/℃
负载阻抗 二线式电流：<（V-10）/0.02<500Ω三线式电流：<200Ω/三线式电压：>10KΩ
输出校准〔ZERO〕调整范围 零点和满量程的10％
反应时间T90（温度在+25℃） <20S
环境
量测介质 空气
工作环境温度 0-50℃
储存温度 25~+ 60℃
CE认证 EN 61326-1：2006，EN61326-2-2：2006
Emissions EN55011：2009 / A1：2010
Immunity IEC 61000-4-2：2008
IEC61000-4-3：2006 / A1：2007 / A2：2010
IEC61000-4-8：2009
电气规范
工作电源 二线式：11〜35VDC /三线式：15〜35VDC和19〜29VAC
消耗电流 二线式DC：41mA 三线式DC：56mA/三线式AC：150mA
电气连接 二线式：3P端子台/三线式：4P端子台
安装与固定
安装方式 室内型挂壁安装/风管型法兰基座安装
防护等级 IP54（传感器：IP20）
电气防护 ▉逆向保护▉过电压▉短路
外壳材质 PC防火级（PC-110）
重量 TS13：132克/ TS14：157克
