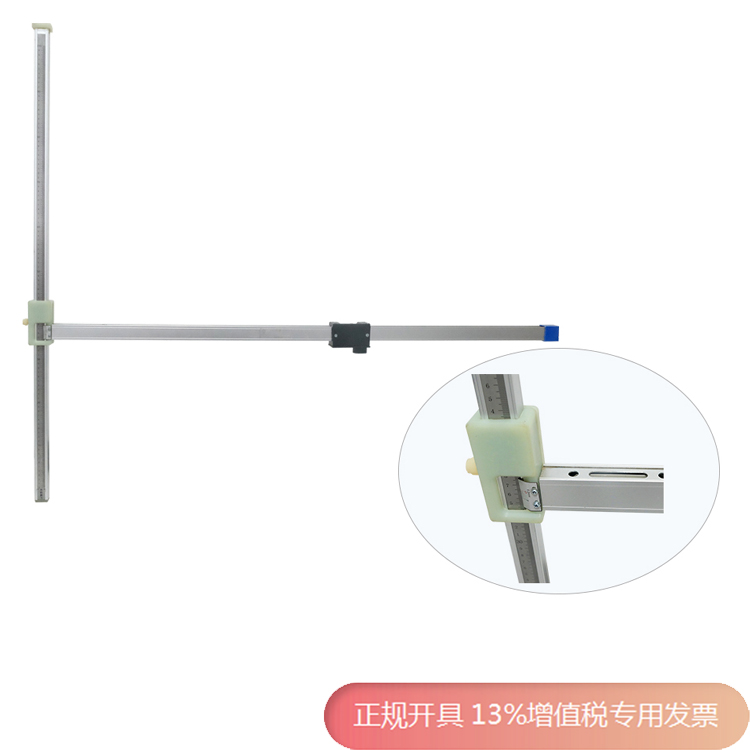

- LJ-L-I型轨道尺 L道尺
应用范围：广泛应用于铁路
产品介绍
L形轨道尺是用于铁轨道外侧(或内侧)与基标定位孔中心距离及钢轨上平面与基标之间高度测量的 量具。
技术参数
1、水平间距测量范围200-900mm
准确度士1mm;
2、高度测量范围50mm-800mm,
准确度土1 mm;
3、水平采用3’水准泡
4、主尺身采用高强度方管铝合金。
5、外形尺寸1000mmX140mmX100mm。
6.测量参数可按客户需求订制。
使用方法及注意事项
1.取下弹簧片，然后将从水平尺身上取下，与弹簧片与垂尺按图示位置插入垂尺框内。
2.测量时，测座底板放在钢轨上，测头紧靠钢轨处侧，拉动横尺及垂尺将定位针对入基标定位孔，将水泡处于中间位置，拧紧紧固螺栓，从水平方向的放大镜上读取水平间距值，从垂直方向的标尺上“0"位对应处读取高度值。
3.使用后，较长时间不用时，定位杆和测头要涂油(凡土林油或干油)保护。
4.定期要进行检定(建议周期6个月)，检定方法见附图及检定说明。
5.使用时要轻拿轻放，不得任意抛掷，不得与强酸强碱物质接触。
LJ-JCG-I型接触轨检测尺（三轨尺）
应用范围：地铁轨道交通
使用说明
1、要求
(1).铝合金尺身需经氧化处理，测量接触轨的主尺应用高压绝缘材料为骨架，其他金属件应做防锈处理。尺身需保持正直，不得有目视可见的挠曲。
(2).前、后撘轨座上所有的螺栓孔和销孔装配完后需用封口蜡密封。
(3)检查尺各部分均不得有碰伤、腐蚀、氧化层及镀硌层脱落等缺陷，使用中和修理后的检查尺允许有不影响使用准确度的上述缺陷。
(4).检查尺各标尺刻线及读数应清晰。
(5).在检查尺明显
(6).检定方法：目力观察。
2、各部分相互作用
(1).要求：滑动部件和操作手柄应移动平稳、灵活。滑动部件与尺身之间不应有明显晃动，所有连接部件应牢固，不应松动。
(2).检定方法：手动测试和目力观察。
3、标尺刻线
(1).要求：标尺刻线应清晰，其分度值为1mm，标尺刻线宽度应在0.15~0.30mm范围内，同一把检查尺刻线宽度差不大于0.1mm。标尺毫米分度自始端到终端的线纹示值误差不超过±0.40mm。
(2).检定方法：用工具显微镜或0.01mm分度的读数显微镜进行检定，刻线宽度应在各标尺不同位置分别选择不少于三条刻线进行检定，所检刻线宽度及 最小宽度之差值应符合3.1的规定。
4、标尺与标尺指示线面之间的间隙
(1).要求：检查尺的标尺与标尺指示线面之间应平行一致，不得相互碰擦，其间隙不应大于1mm(带放大镜的标尺间隙可不检，由制造工艺保证)。
(2).检定方法：用塞尺进行检定，1mm塞尺不应塞入。
5、尺身上两搭轨面的高度差
(1).要求：检查尺尺身上两搭轨坐的搭轨面的高度应相等，其误差应小于0.20mm。
(2).检定方法：将检查尺置于检定器的定位板和支撑块上，用塞尺检查搭轨面与检定器的定位板和支撑块上平面的间隙。
