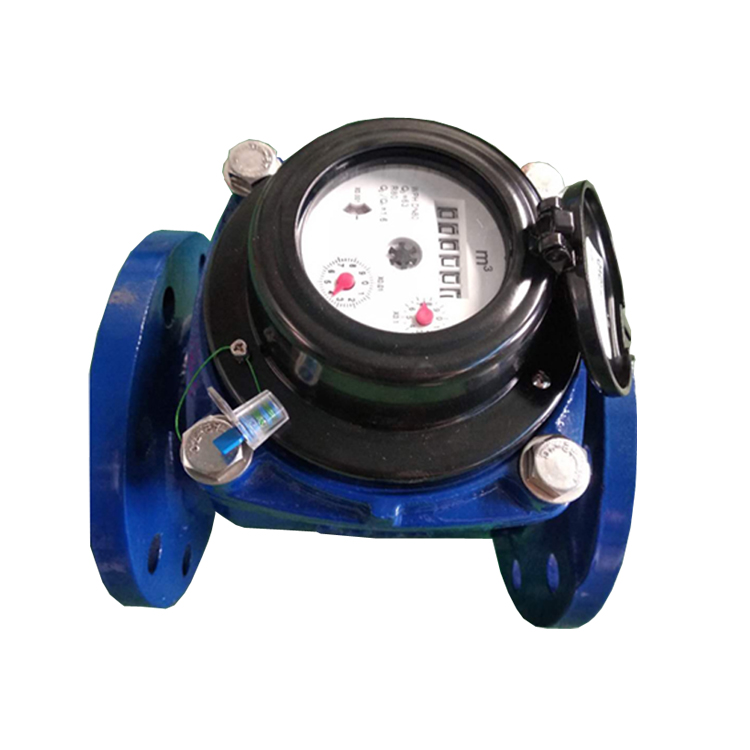

LCG系列矿用高压水表具有结构简单、性能稳定、使用可靠、压力损失小、维修方便等特点。特殊的纯机械结构设计，使得该类型水表对恶劣的工作环境有较强的适用性，产品特别适用于煤矿、石油等防爆要求高的工作环境。
高压水表结构与原理
本表由壳体、计量机构、指示装置等部分组成，为速度类流量仪表。它利用了叶轮旋转时角速度与流速成正比关系的原理，当被测流体由表壳下端进入表内，冲向叶片使叶轮旋转，叶轮的转动通过叶轮轴上端环形磁钢，把磁力传递给隔板上侧指示装置的中心磁钢齿轮，经减速齿轮带字轮显示累积流量。本表采用字轮式机械计数器，结构紧凑，读数清晰直观。
高压水表组成结构及特点
干式机械式
结构组成 整表由壳体、计量机构、指示装置等部分组成，由直角或水平式的仪表外壳及叶轮测量机、调节机构、磁力传动机构和指示机构组成。连接方式为法兰连接。
功能特点 本表应用磁性连轴节转动的装置，高压腔内无减速齿轮，避免了因水质差而卡齿轮现象。保证了计量的准确和水表的灵敏度 提高了使用寿命。该型式的表采用结构字轮式机械计数器，结构紧凑，读数清晰直观。全机械的结构设计，使得该类型水表对恶劣的工作环境有较强的适用性，产品特别适用于煤矿、石油等防爆要求高、工作环境恶劣的场所。
高压水表主要技术参数
a公称口径：DN25-DN300mm
b公称压力：1.6～40MPa
c环境温度：0～65℃
d环境相对湿度：≤85%
e大气压：86～106kPa
f适用介质：清水或污水
g介质温度：0～80℃
h压力损失:
a公称口径DN≤80mm的不超过0.1 MPa
b公称口径DN＞80mm的不超过0.3 MPa
i防护等级：IP 65
j测量准确度等级：2级
q流量测量范围及选型参数
