全自动光学影像测量仪
- 用 途：
- 应用于电路板PCB、半导体、机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插连接器、医疗器械，仪器钟表等。
- 全自动光学影像测量仪
产品概述

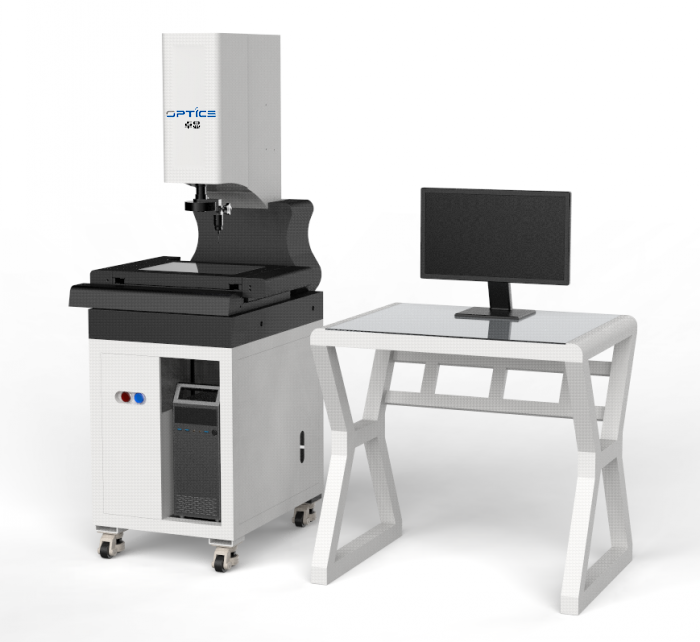

ZEX-4030 全自动光学影像测量仪结构美观大方，操作简便，结合本公司自主研发的测量软件，可实现准确的工件测量。
广泛应用于机械制造、电子、汽车、五金、塑料、模具等行业，可以对工件尺寸、形状和位置公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。
产品特点
Ø 具有快速对焦、自动寻边、强大的编程和自动测量功能
Ø 采用亚像素细分技术，提高图像边界分辨能力
Ø 操纵杆/鼠标操作，方便易用
Ø 程控恒流驱动式八区表面冷光源，可适应复杂的工件测量
Ø 激光指示器指示测量位置，方便快速定位
Ø 在线SPC 数据处理分析，大批量治具测量功能
Ø 三轴伺服控制，定位精度高速度快，XY 速度可达 200mm/s，运行平稳
Ø 自主开发的嵌入式模块控制系统，将复杂的控制系统集成在仪器内部，稳定性更高
Ø 采用花岗石底座，性能稳定，不易变形
Ø 选配MCP 简易测头，可做简单三维测量
Ø 选配自动变倍可实现多倍率下高效测量
规格参数
仪器型号
ZEX4030
玻璃尺寸（mm）
460*360
运动行程(mm)
400*300*200
仪器重量(kg)
280
外形尺寸(mm)
960*739*1667
Z轴升降行程
200mm
XYZ数显分辨率
0.001mm
工作距离
92mm
XY坐标示值误差
(2.5+L/100) μm (L 为被测长度，单位：mm)
摄像机
1/2彩色CCD
变倍镜头倍率
0.7X-4.5X
物方现场
11.3mm-1.7mm
视频倍率
20X-190X
光源系统
表面光源与透射光源均用LED，亮度可调
