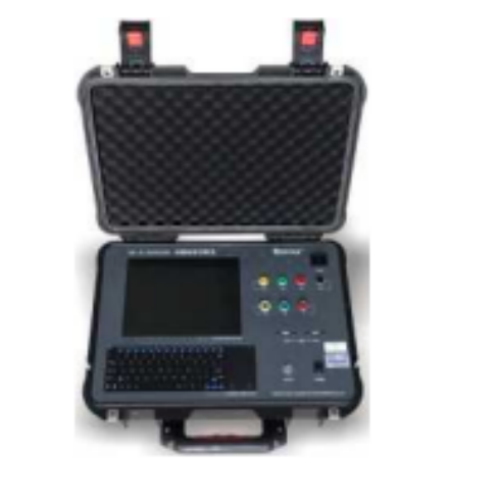

- SDS-DJ980DWS型电能质量分析仪
一、产品介绍:该电能质量分析仪可以测量三相电的一些特性：测量三相全参数：三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等；三相电流矢量和、三相电压矢量和、三相电压相序；三相电压、电流奇次、偶次谐波含量；31次谐波含量；总谐波含量；三相电压、电流零序、正序、负序值；电压、电流不平衡度；31次谐波测量、电网质量分析(电压电流不平衡度，电压电流序量等)。可广泛应用于变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度0.5级。与用户的交互界面包括，液晶显示界面，上位机显示。
适用标准：GB/T 19682-2016《电能质量监测设备通用要求》
产品用途：通过提供电力运行中的谐波分析及功率品质分析，能够对电网产品进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。
二、产品基本配置:主机一台(箱)600:5钳形电流互感器3把,电压检测线4根(配件箱一只)电源线1根,上位机软件光盘1张,说明书一本,合格证,
三、注意事项
a.使用测试电压不超过400V。
b.电流不超过互感器的额定值。
c.注意用电过程中的用电安全。
四、技术参数:
接线：三相四线,
电压：量程：AC400V,过载：持续:1.2 倍，瞬时:2 倍/1S,
功耗：＜0.3VA,
阻抗：＞1.8MΩ，
精度：RSM 测量，精度 0.2 级，
电流：量程：直接测量：AC 5A 互感器：AC600A，
过载：持续:1.2 倍，瞬时:10 倍/5S，
功耗：＜0.4VA，
阻抗：＜15mΩ，
精度：RSM 测量，精度:0.2 级，
频率：45-65HZ，精度:±0.02HZ，
功率：有功功率 0.5 级、无功功率 1 级、功率因数 0.5 级，
电能：有功电能 0.5 级、无功电能 1 级，
谐波：电压及电流 2~31 次谐波，精度 1%，
工作环境：工作温度:-10-55℃，
储存温度:-20-85℃，
安全：绝缘:信号、电源、输出端子对壳电阻＞5MΩ，
耐压:信号输入、电源、输出间＞2KV，
工作电源：220V 50Hz
