简介

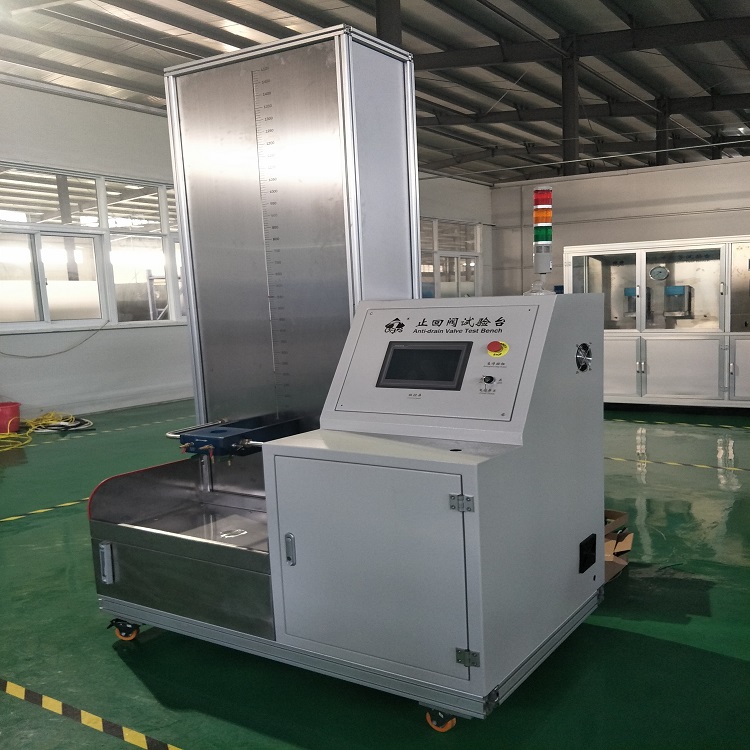

ZHF-JY1500止回阀试验台（以下简称试验台），试验台主要用于测试机油滤清器在安装状态下防止机油从滤清器内部流失的能力。
试验台采用工业触屏结合PLC控制方法，在产品一次装夹后自动完成产品的排气、试验工位转换。泄流量测量，提示操作步骤；自动移动装置按程序设定工作，便于测量止回阀的流量-压力降特性。试验台具有完善的保护机制，包括电机异常，温度、压力等报警装置。可有效保障人身及设备安全。
执行标准
ISO4548-9：1997 《内燃机 旋装式机油滤清器 第9部分 进口和出口止回阀试验》
测试对象
内燃机旋装式机油滤清器进口止回阀、出口止回阀。
测试项目
止回阀泄漏量
止回阀开启压力
止回阀流量及压力降特性
主要技术参数
表1 ZHF-1500主要技术参数表
序
号 技 术 参 数 技 术 指 标 备 注 说 明
1 试验介质 矿物油
2 介质粘度 8±2cSt/20℃
3 试验温度 25±5℃
4 系统流量 2 L/min
5 额定压力 0.5 MPa
6 驱动装置行程 1500 mm
7 位移控制精度 ±2mm
8 移动油筒容量 5 L
9 储油箱容量 30 L
10 电源 AC 380V / 50 Hz
11 功率 1 kW
12 外形尺寸 2200×1300×2000（长×宽×高） （以会签图纸为准）
13 重量 800 kg
主要结构说明
试验台由试验循环系统、高架油筒及其驱动装置、试验工装及其旋转装置、电气系统、试验台机架等五部分组成。
试验循环系统
1 试验循环系统原理图 见图1
2 试验泵 选用叶片泵，此泵具有结构紧凑、运行平稳、噪音低等特点。
3 管路中安装管路过滤器，清洁试验系统
4 转换阀 选用电动球阀，密封可靠。
5 试验管路 采用不锈钢卡套管。连接工装管路，采用高压胶管。
6 储油箱 采用不锈钢板制造，具有液位指示。
移动油筒及其驱动装置
移动油筒内设置溢流回路，充液回路，工作回路。保证液位稳定。安装液位异常报警装置。
1 驱动电机：采用步进电机。
2 位置检测采用：不锈钢标尺。
3 试验工装及其旋转装置
试验工装上安装排气阀、取样球阀。工装可以自动180°范围内旋转。
4 电气系统
采用触摸屏、PLC 操作控制。通过在触摸屏上点击设置工作项目，自动完成控制任务，提示手动操作。
5 试验台机架
试验台机架设计采用高强度工业铝型材框架结构，具有重量轻、强度高、外形美观等诸多优点。台架选用四个单轮承载500kg的高强度带垫脚的工业脚轮，即可灵活移动，又可固定支撑，经久耐用、劳固可靠。
试验面板及操作台面，采用不锈钢材质且试验面板采用先进的激光打标技术，标识清晰美观、永不褪色。
