- 简介

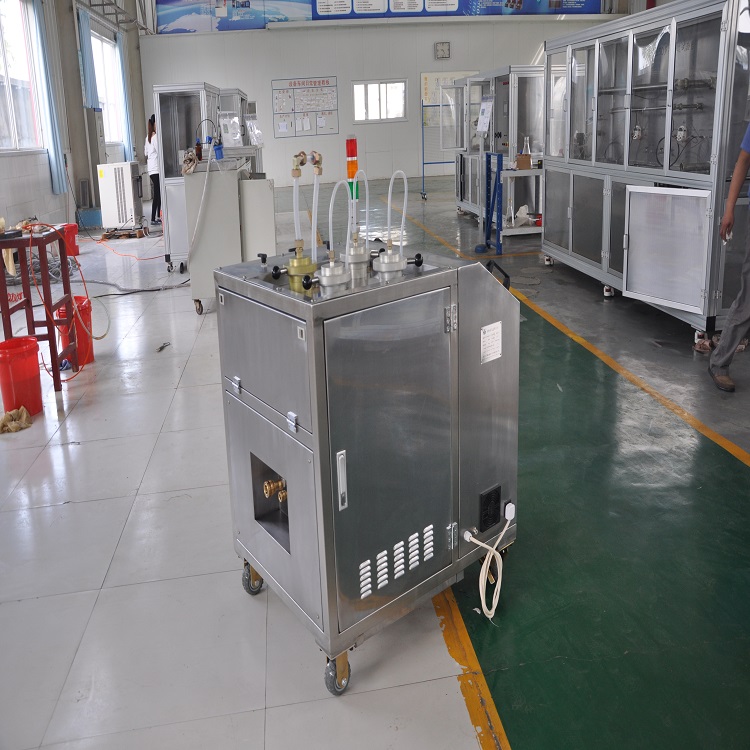

YH-SH1润滑油循环过滤系统是满足客户齿轮箱产品清洁度检验控制需求，可为其轨道交通齿轮箱零部件产品高可靠性、长寿命的使用要求提供有利保障。该检测系统可利用重量分析法及在颗粒计数法等两种油液污染度评定方法对齿轮箱润滑油系统进行清洁度等级评定。
通过该系统检定，其检测结果可完全满足客户产品零部件的清洁度控制和检验要求，并可通过净化过滤系统，满足齿轮箱出厂产品清洁度要求。
执行参考标准
1.ISO 4406：1999/ GBT 14039-2002《液压传动 油液 固体颗粒污染等级代号》；
2.GBT 17489-1998 《液压颗粒污染分析 从工作系统管路中提取液样》；
3.清洁度试验的操作规范及注意事项，包含试验前的信息收集、试验介质运动粘度的测试方法、在线颗粒计数法；
4.ISO4405-1991 《液压传动 油液污染 用重量分析法测试颗粒污染》。
测试对象及项目
满足客户对齿轮箱产品等零部件的清洁度控制检验要求。
功能及特点
1.由润滑油过滤循环系统、滤网吹干系统、电气控制系统和设备机架等四部分组成；
2.滤前滤后油液手动取样；
3.在线循环润滑油杂质过滤称重；
4.磁性过滤；
5.压缩空气滤网吹干；
6.闭式润滑油过滤（回齿轮箱）；
7.开式润滑油过滤（回油箱）；
8.预留在线颗粒计数器接口。
主要技术指标
序号 指标名称 单位 技术指标 备注
1 工作介质 壳牌80W-90；
2 工作温度 ℃ 常温~100
3 额定流量 L/min 1
4 额定压力 MPa ≤0.8
5 系统压差 MPa 0.35
6 设备电源 V AC 220V / 50Hz
7 整机功率 kW 1.5
8 外形尺寸 mm 980X650X1000 参考尺寸
