- 简介

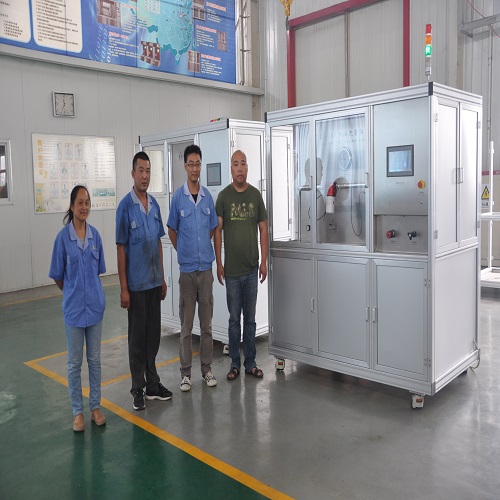

LZ-J50压力降流量特性试验台（以下简称试验台），主要用于检测内燃机上的全流式机油滤清器压力降流量特性，以及滤芯旁通元件特性试验。
试验台台架采用工业级高强度铝合金型材，框架结构设计，结构紧凑、外形美观。试验油路系统设计流量范围为1～50L/min,最高压力为1.6MPa(16kgf/cm2)，其检测能力可覆盖国内、国外机油滤清器压力降特性试验的需求，并为用户预留了充足的试验拓展能力。
操控方面采用当前流行的工业级触控技术，为用户提供了良好的人机交互界面，降低了用户的操作难度。
我公司研制生产的压力降流量特性试验台可为用户机油滤清器产品提供真实可靠试验数据，为用户产品质量保驾护航，不断提升用户产品竞争力。
执行标准
1.JB/T 5088.2—2008：6.2 《内燃机全流式机油滤清器试验方法——第6.2部分 压力降—流量特性试验》。
2.JB/T 5088.2—2008：6.3 《内燃机全流式机油滤清器试验方法——第6.3部分 滤芯旁通元件特性试验》。
测试项目
1.机油滤清器的压力降-流量特性试验。
2.滤芯旁通元件特性试验。
主要技术参数
表1 压力降流量特性试验台主要技术指标
序号 指 标 名 称 单位 技 术 指 标 备 注
1 试验用油 试验油CC30或规定温度下相同粘度的其它油；
2 油液粘度 cSt 24（74℃）
3 介质温度 ℃ 常温～90
4 试验温度 ℃ 74±2
5 系统压力 MPa 1.6
6 系统流量 L/min 1～50
7 压差测量范围 kPa 0～300
8 设备电源 V AC 380V / 50Hz
9 整机功率 kW 15
10 外形尺寸 mm 2400×1200×2000（长宽高）
表2 仪表精度和试验条件的变动范围
序号 试验条件 单位 测 量 精 度 备 注
1 压力 kPa ±1%
2 流量 L/min ±1%
3 温度 ℃ ±2℃
