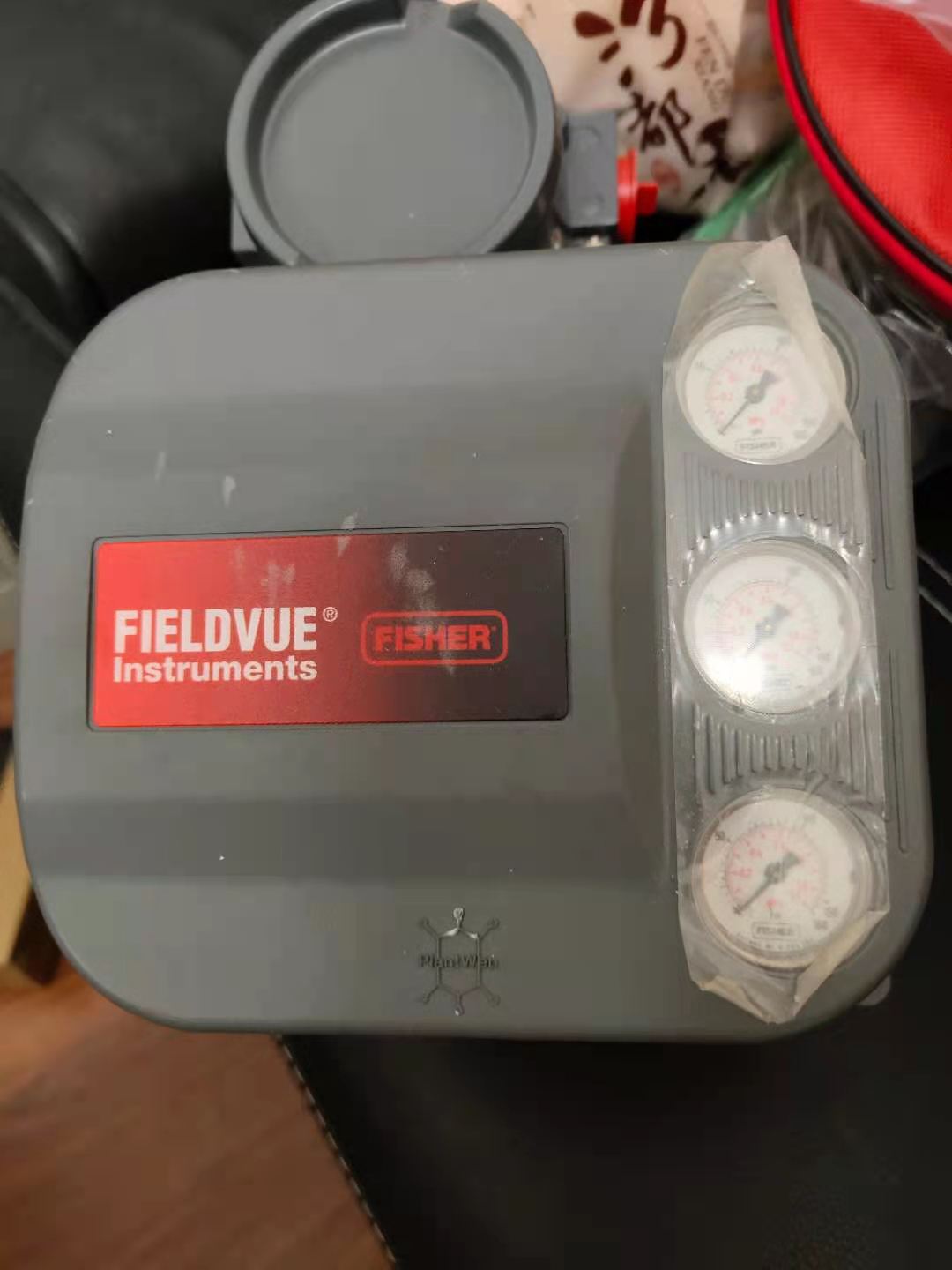

Fisher DVC6010系列气动调阀调试
一、 在调试之前一般要满足以下几点：
1、厂家资料齐全、设计图纸正确，调试人员已熟悉相关资料。
2、气动阀门的外观检查。
3、安装接线、压缩空气管路连接已完成，压缩空气管路严密性试验合格。
4、确认阀门安装方向应与介质设计流向一致。
5、阀门与连接附件的安装角度和方向应便于调试。
6、检查阀门上的电磁阀的电压等级是否与设计电压相符。
7、一台2.0版本HART375现场通讯器(手操器)
8、开具调试相关工作票以及阀门机务确认单等等。
二、 在对定位器设置和校验之前我们先对HART375现场通讯器(手操器)有一个初步的认识：
1、375与HART回路的联接
375能够与控制室、仪表现场或回路中的任何接线端接头通讯。将375以及适当的连接器与仪表并行连接，HART接线对极性不敏感。为保证375能够正常工作，现场设备终端（这里是指DVC）处至少有4mA电流和12VDC电压，HART回路中的阻抗不得小于250欧姆。（一般在DCS卡件中已带有250欧姆电阻，无需再另外加设）
2、启动375型现场通讯器
连接好HART回路后，给DVC信号（用信号发送器或者是PLC/DCS供电卡），为了确保正常通讯，DVC处至少要有4mA电流12VDC电压。
按住开/关键，直至多功能LED指示灯闪烁，表明装置已经上电（大约两秒钟）。开/关键的位置可参见图2-2。
