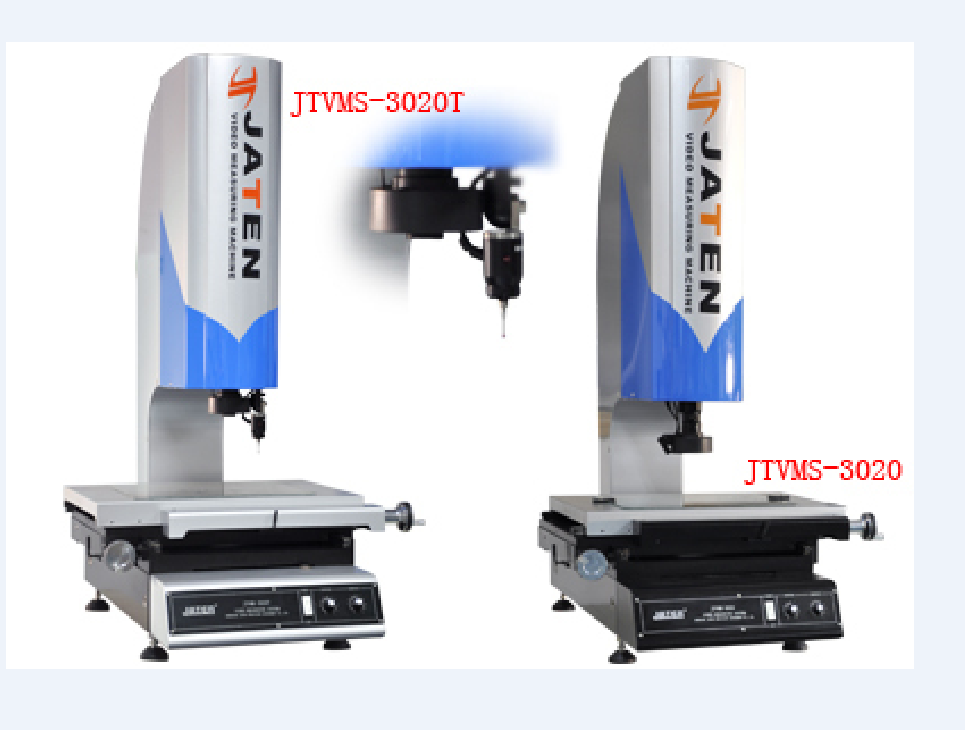

四川 重庆 嘉腾手动二次元 JTVMS-2010 JTVMS-3020 JTVMS-4030 2.5次元
- 应用领域：
● 机械加工及生产
● 电子产品生产
● 精密仪表制造
● 塑胶加工生产
● 数码产品生产
● 军工,航空等一切精密检测
1、产品特点
JTVMS－CNC系列自动影像测量仪是由手动JTVMS影像测量仪改进而成，在具备高精度，高性能的基础上改进为自动测量型。
● 采用双重闭环运动控制，电机在高速运动时具有精确的定位以及运动时的稳定性；
● 采用本公司开发的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机的 接口，PC机与仪器通过USB线和S端子线连接；
● 采用花岗石平台，外观简洁大方；
● 表面光由独立四十八组光源组成，每一组均为恒流源驱动，连续可调；
● 配有我公司专用的全自动测量软件QuickMeasuring，极大的提高测量效率。
2、产品参数
CNC影像测量仪-型号 VMS-3020CNC VMS-3030CNC VMS-4030CNC
工
作
台 金属台面尺寸(mm) 408×508 508×508 608×508
玻璃台面尺寸(mm) 250×350 350×350 450×350
运动行程(mm) 300×200 300×300 400×300
外形尺寸(mm) 950×750×1100 1022×661×1037 1022×743×1027
传动形式 X、Y、Z轴均采用马达驱动滚珠丝杆传动
CCD SONY彩色摄像机
X、Y、Z数显解析度 0.0005mm
X、Y坐标示值误差 ≤(3+L/200)μm
影像系统 0.7~4.5X 变焦镜头，总视频放大分辨率为 30~190X
（配 2X 物镜时，总视频放大倍率可达到 380X ）
照明系统 连续可调式 LED 环形表面光及轮廓光，根据放大倍率确定光强
电源 AC220V±10％ 50Hz
工作环境 温度 20 ℃ ± 3 ℃ , 湿度 45 ％ ~75 ％
