日本三丰SJ410 粗糙度 正品
- 这真不是您需要的产品？
- 品 牌：
- 三丰MITUTOTYO
- 新款三丰SJ-410系列 三丰表面粗糙度仪型号sj-411/ sj-412
介绍
SJ-400/SJ-411/412表面粗糙度测量仪表面粗糙度测量仪配备有符合最新ISO,DIN,ANSI,和JIS标准的36种粗糙度评价参数。一个宽范围、高分辨率的检测器和一个直接驱动元件，提供了在同类产品中更优越的高精度测量。范围／分辨率:800μm/0.000125μm(8μm测量范围)

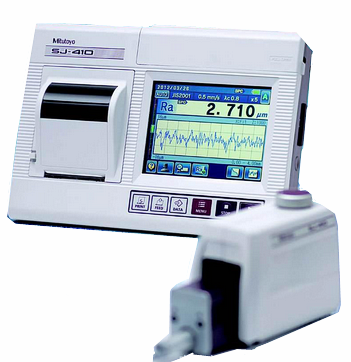

SJ-400/SJ-411/412表面粗糙度测量仪
SJ-410
的详细介绍
SJ-400/SJ-411/412表面粗糙度测量仪 标准配备有强力支持无轨测量时水平调整作业DAT (Digital Advanced Tilting) 功能的上下倾斜装置。 DAT (Digital Advanced Tilting) 功能，可先进行预先测量，从其测量结果来计算测量面的倾斜度。 任何人都可以简单地进行水平调整，既能减轻人为误差还可提高作业效率。
SJ-411表面粗糙度仪- 详细参数
标准配备有强力支持无轨测量时水平调整作业DAT (Digital Advanced Tilting) 功能的上下倾斜装置。
DAT (Digital Advanced Tilting) 功能，可先进行预先测量，从其测量结果来计算测量面的倾斜度。
任何人都可以简单地进行水平调整，既能减轻人为误差还可提高作业效率。
用途
球面或圆柱面的表面粗糙度是无法直接测量的，但除去圆形状成分进行补正即可进行表面粗糙度评价。
除了圆形外，还可以对应抛物线、圆锥形、倾斜等表面的测量。
性能参数
大范围高分辨率检出器
■检出器
测量范围/ 最小分辨率:
800μm/0.01μm
80μm/0.001μm
8μm/0.0001μm
高精度直线驱动部
■驱动部
直线度/ 驱动长度:
0.3μm/25mm (SJ-411)
0.5μm/50mm (SJ-412)
无轨检测器和弧形表面补偿功能使它能有效地评价圆柱体表面粗糙度。特细的阶差，直线度、波度均可用无轨测量功能测出。
测量数据可通过RS-232C接口电缆(选件)由外部PC输出。带有粗糙度标准板。
由数字滤波功能可得到全真的表面粗糙度轮廓图。 GO/NG判断功能。自动校正功能。
技术参数 X轴(驱动部)
测量范围:25mm(SJ-401),50mm(SJ-402)
测量速度:0.05,0.1,0.5,1.0mm/s
返回速度:0.5,1.0,2.0mm/s
移动方向:向后
直线度:0.3μm/25mm(SJ-401), 0.5μm/50mm(SJ-402)
定位:±1.5°(倾角),10mm(向上／向下) 检测器 范围／分辨率:800μm/0.01μm,80μm/0.001μm, 8μm/0.0001μm(使用测头选件时， 最大可达2400μm)
检测方法:无轨／有轨测量 测力:4mN或0.75mN(低测力型) 测针针尖:金刚石、90o/5μmR (60o/2μmR:低测力型) 导头曲率半径:40mm 检测方法:差动电感式 电源:通过AC适配器／可充电镍氢电池 电池寿命:最多可测量600次(不带打印) 充电时间:15个小时 数据输出通过RS-232C端口／SPC输出 尺寸(WxDxH) 控制器:307x165x94mm 高度-倾角调整装置:131x63x99mm 驱动部:128x36x47mm(SJ-401), 155x36x47mm(SJ-402) 重量 控制器:大约1.2kg 高度-倾角调整装置:大约0.4kg 驱动部:0.6kg(SJ-401),0.7kg(SJ-402)
评估能力 评估轮廓: P(主轮廓),R(表面粗糙度轮廓),W(滤波波度轮廓), DIN4776、粗糙度motif、波形motif 评估参数: Ra,Ry,Rz,Rq,Pc,R3z,mr,Rt,Rp,Rv,Sm,S,?c,Rk,Rpk,Rvk,Mr1, Mr2,A1,A2,Lo,Ppi,R,AR,Rx,Da,Dq,Ku,HSC,mrd,Sk,W,AW, Wte,Wx,Vo 分析图表: 支撑曲线(BAC1/2)、振幅分布曲线(ADC) 滤波类型2CR,PC75,高斯 截止波长0.08,0.25,0.8,2.5,8mm 取样数:X1,X3,X5,XL 任意长度(XL):0.1-25mm(0.1-50mm:SJ-402), 0.1mm增量 取样长度(L):0.08,0.25,0.8,2.5,8mm 打印机热敏打印机 打印宽度48mm(纸宽:58mm) 纪录倍率 垂直:20X-100,000X、自动 水平:1X-1,000X、自动 功能 客户化:显示／评价参数的选择 数据补偿:R表面、倾斜补偿 标尺功能: 显示任意两点间的坐标差 数字调整工作台功能： 无轨测量时、协助调水平 移动检测模式 驱动部停止时输入测头移动 统计过程:最小值、均值、标准差、合格率、 直方图 公差判断:可确定三个参数的上、下极值。 测量条件储存:5组测量条件(控制单元
测量凹凸面的粗糙度 球面或圆柱面(R表面)的粗糙度通常无法评价，但以滤波器去除半径之后，R表面数据就可像平面测量那样加以处理。
