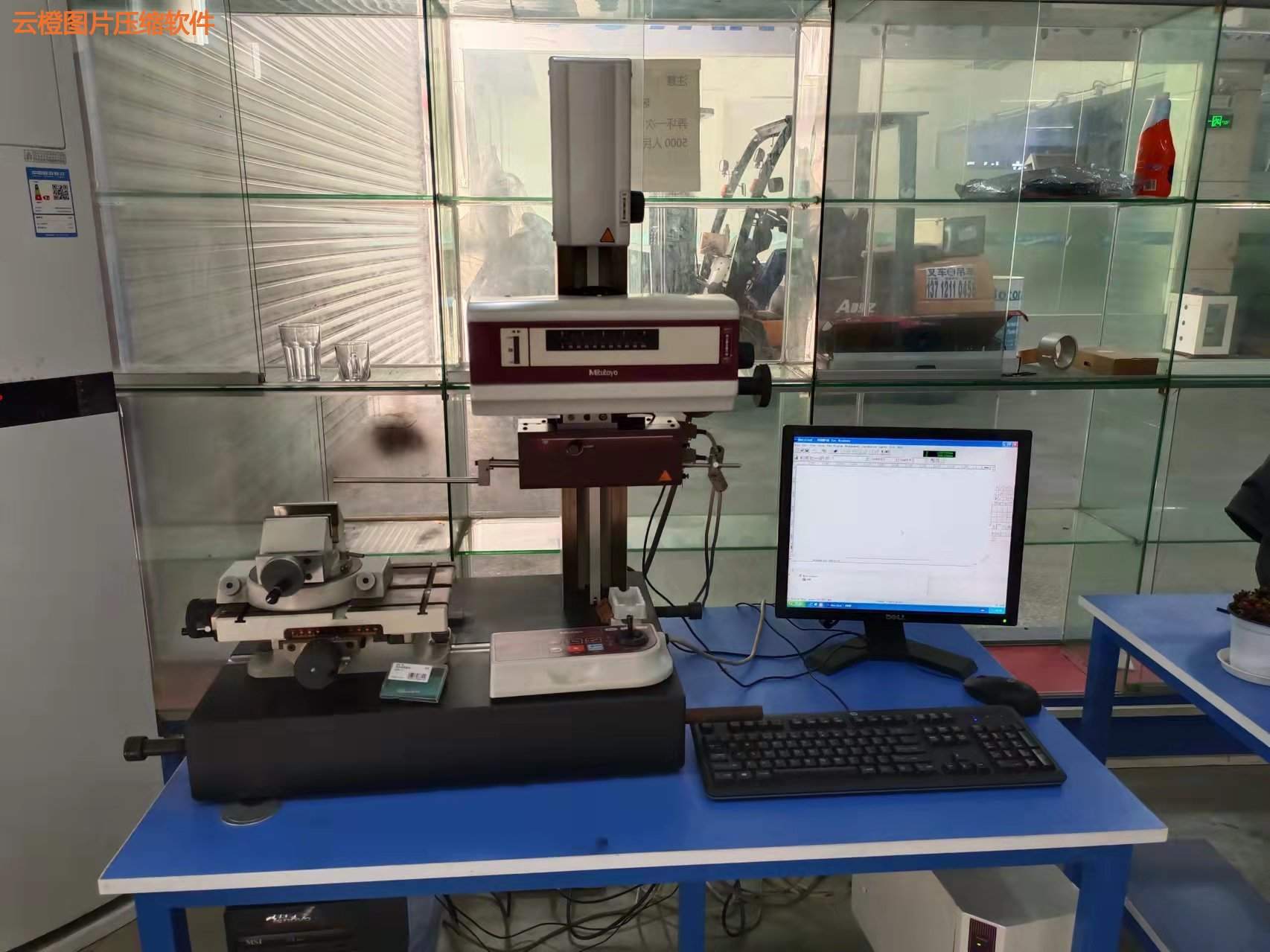

进口日本 9成新 原装二手三丰轮廓仪CV-3100
- 产品特点
CV-3000 日本三丰轮廓仪 可做距離、段差、角度、半徑等尺寸的量測，還可將設計值與量測值做公差比對
详细介绍
货号
型号
X1轴测量范围mm
垂直行程
花岗岩基座尺寸（WxD）
尺寸（主机、WxDxH）
重量（主机）
218-421*
CV-3100S4
100
300mm电动立柱
600x450mm
741x450x905mm
140kg
218-422*
CV-3100H4
100
500mm电动立柱
600x450mm
741x450x1105mm
150kg
218-423*
CV-3100W4
100
500mm电动立柱
1000x450mm
1118x450x1111mm
155kg
218-426*
CV-3100S8
200
300mm电动立柱
600x450mm
741x450x905mm
145kg
218-427*
CV-3100H8
200
500mm电动立柱
600x450mm
767x450x1105mm
155kg
218-428*
CV-3100W8
200
500mm电动立柱
1000x450mm
1144x450x1111mm
160kg
218-461*
CV-4100S4
100
300mm电动立柱
600x450mm
741x450x905mm
140kg
218-462*
CV-4100H4
100
500mm电动立柱
600x450mm
741x450x1105mm
150kg
218-463*
CV-4100W4
100
500mm电动立柱
1000x450mm
1118x450x1111mm
155kg
218-466*
CV-4100S8
200
300mm电动立柱
600x450mm
741x450x905mm
145kg
218-467*
CV-4100H8
200
500mm电动立柱
600x450mm
767x450x1105mm
155kg
218-468*
CV-4100W8
200
500mm电动立柱
1000x450mm
1144x450x1111mm
160kg
技术参数
X轴
测量范围:100mm或200mm
分辨率:0.05μm
检测方法:反射型线性编码器
驱动速度:80mm/s和手动
测量速度:0.02-5mm/s
移动方向:向前／向后
直线度:0.8μm/100mm,2μm/200mm
*当X轴在水平方向上指示精度:±(1+0.01L)μm(CV-3100S4,H4,W4)
(20°C时)±(0.8+0.01L)μm(CV-4100S4,H4,W4)
±(1+0.02L)μm(CV-3100S8,H8,W8)
±(0.8+0.02L)μm(CV-4100S8,H8,W8)
*L为驱动长度(mm)
倾斜范围:±45°
Z2轴(立柱)
垂直行程:300mm或500mm
分辨率:1μm
检测方法:ABSOLUTE线性编码器
驱动速度:0-20mm/s和手动
Z1轴(检测器)
测量范围:±25mm
分辨率:0.2μm(CV-3100),0.05μm(CV-4100)
检测方法:线性编码器(CV-3100),
激光全息测微计(CV-4100)
指示精度:±(2+I4HI/100)μm(CV-3100)
(20°C时)±(0.8+I2HI/100)μm(CV-4100)
*H为水平位置上的测量高度(mm)
测针上／下运作:弧形运动
测针方向:向上／向下
测力:30mN
跟踪角度:向上：77°、向下：87°(根据表面粗糙度，使用标准单切面测针)
测针针尖半径:25μm、硬质合金针尖
基座尺寸(WxH):750x600mm或1000x450mm
基座材料:花岗岩
重量
主机:140kg(S4),150kg(H4),155kg(W4),145kg(S8),155kg(H8),160kg(W8)
控制装置:14kg
遥控箱:0.9kg
电源:100–240VAC±10%,50/60Hz
能耗:400W(限主机)
