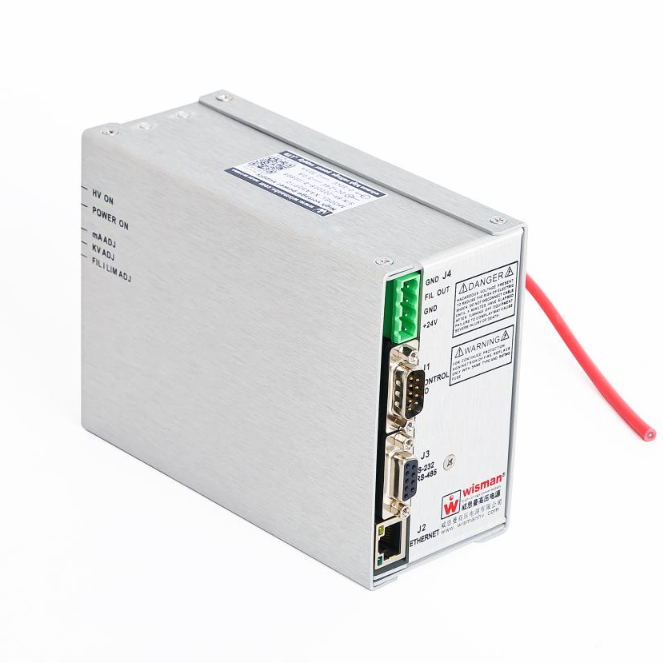

PMD系列高压电源模块
- 主要规格:
- 1.DC/DC,输出电压最高30KV,输出功率5W,10W,20W 2.低输出纹波和噪声小于3mV P-P,无微放电 3.高稳定性10ppm/小时,20ppm/8小时,100ppm/1000小时 4. 低温度系数10ppm每摄氏度 5. 打火保护和短路保护 6. 外部电位器或外部控制电压给定 7. 可选RS-232,RS-485,网口控制,地址可设置,可寻址 8. 体积小,金属外壳六面屏蔽抗干扰性强 9. 正极性或负极性输出,提供OEM定制
- 用 途:
- CD-SEM,电子显微镜、光电倍增管、MASS、电容充电、电离室、正比计数管、盖革-弥勒(G-M)计数管、电泳、透镜、质谱仪、探测器、闪烁器、电子束、离子束、静电印刷、ESD静电放电专用、高电压偏置、医疗化工,科学实验,工业应用。
- 特性说明:
PMD系列是一款线性+开关式结构的高压电源,体积小,低纹波3mV,高稳定性,10ppm低温度漂移,六面屏蔽低噪声。有过流、短路、拉弧等保护。
输入电压:24±2%
输入电流:≤1A
输出电压范围:1KV,2KV,2.5KV,3KV,5KV,10KV,15KV,20KV,30KV
最大输出功率:5W,10W,20W。
稳定性: 10ppm/小时,20ppm/8小时,100ppm/1000小时。
纹波/噪音:5KV以内:典型的3mV(最大电压和最大电流时);最大5mV
温度系数:10ppm/℃
电压调整率:0.001%,典型的。
负载调整率:0.001%,典型的。
输出电压控制:
通过外部电压控制(0 V 到 +10 V) 或通
外部电位器给定 (50 kΩ ±2.5 kΩ)
电压控制输入阻抗:80KΩ
输出电压上升时间:200ms(0-99%)
温度:
工作温度:0℃到50℃
储存温度:-35℃到+85℃
湿度:85%以下无冷凝。
工作湿度:50%以下,无冷凝。
储存湿度:85%以下,无冷凝。
保护功能:
模块有输入电压极性接反保护,控制电压大或接反保护,持续的过载保护,短路保护,拉弧保护
外形尺寸:2.56”H x 4.53”W x 5.91”D (65.00mm x 115.00mm x150.00mm)
重量:1.55kg
