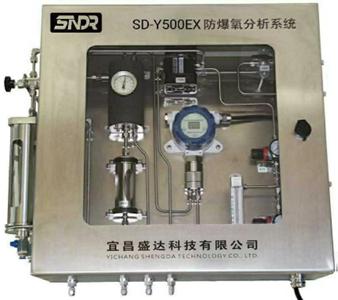

产品名称：防爆氧分析系统

产品型号：SD-Y500EX

一、测量原理

SD-Y500EX氧气分析系统是利用气体在原电池中发生氧化还原反应产生电流实现检测，电化学原理类似电池，其工作电极和对电极由已薄层电解液隔开并经由一个很小的电阻联通外电路。当气体扩散进入传感器后，在敏感电极表面进行氧化或还原反应，产生电流并通过外电路流经两个电极。该电流的大小与气体的浓度直接相关，可通过外电路的负荷电阻予以测量。

二、系统构成

气体分析系统由预处理、采样和分析三部分组成，预处理部分采用中和、稀释或吸附等方式将样气中对传感器测量有影响的介质去除或稀释到允许浓度，以此来保证分析部分的寿命和测量精度。

我们的产品涵盖分析的介质有氧气、氢气、一氧化碳、甲烷、乙炔等。已广泛应用于化工、炼油、建材、冶金、电力、环保、制药、食品和国防等工业领域，如：火电、离心机、反应釜、罐体、管道等在线监测。

三、外型尺寸（mm）

四、技术参数

系统柜为喷塑机箱（可选：不锈钢材质），前门为透明玻璃窗口，规格：（600mm×600mm×250mm），安装方式为壁挂式；

系统柜中除气体变送器（Exd IIC T6）以外的器件均为预处理元件和管阀件，满足了防爆等级为 Exd IIC T6 的场合使用；

防护等级：IP56；

采用防爆电磁阀可远程自动控制气体的通断（选配）；

冷凝器通过降温的方式除去样气中的水份；

气动采样泵用于负压情况下采取样气；

三级预处理元件可视透明，采样管路采用Φ6mm无缝不锈钢管，材质为316L，连接卡套和接头均采用耐腐蚀卡套；

可根据不同的现场需求配备不同量程的气体变送器，即：微量氧系统和常量氧系统；

可根据不同现场设计相对应的采样系统及正压、微正压、微负压采样系统。

五、技术参数

测量范围：见附表（可选）；

显示方式：段码显示；

检测精度：≤±1%FS；

响应时间：T90≤30S O2（其它气体详请咨询）；

输出接口：4-20mA.DC（非隔离输出，负载电阻＜1KΩ）；

1路可编程干触点型无源报警输出，触点*大容量 AC220V/2A；

通讯方式：RS485；

工作电源：DC24V±10%，200mA；

环境温度：-10℃~+50℃；

储存环境湿度：＜90%RH，非冷凝；

工作环境湿度：＜100%RH，非冷凝；

样气温度： 0~40℃；

采样方式： 扩散式/通入式（可选）；

进气压力： 相对压力±5kPa，稳压气氛（将压力控制在规定范围内，确保能够提供400~600mL/min 流量即可）；

样气组份：无强腐蚀性气体；

规格尺寸：250mm×160.5mm×92.5mm（H×W×D）；

防爆等级：Exd IIC T6 Gb；

安装方式：壁挂式。

六、仪器特点

a.段码屏显示，显示直观，操作简单方便；

b.所有组份传感器均为原装进口传感器，响应速度快、测量精度高、线性好、校准周期长、性能稳定可靠，传感器到期可更换；

c.菜单锁定功能，防止误操作改变仪表参数，影响其性能；

d.在防爆场合，可通过隔离式磁性笔完成菜单的设置，便于现场操作；

e.自动温度补偿功能，消除温度变化对测量精度的影响；

f.仪表支持多点分段线性标定，满足全量程范围的氧含量准确测量；

g.防爆等级 Exd IIC T6 Gb。

七、应用场合

应用于防爆等级要求为 Exd IIC T6 环境中的气体浓度测量。已广泛应用于石油、化工、冶金、 炼化、燃气输配、生化医药等行业。

八、测量范围
