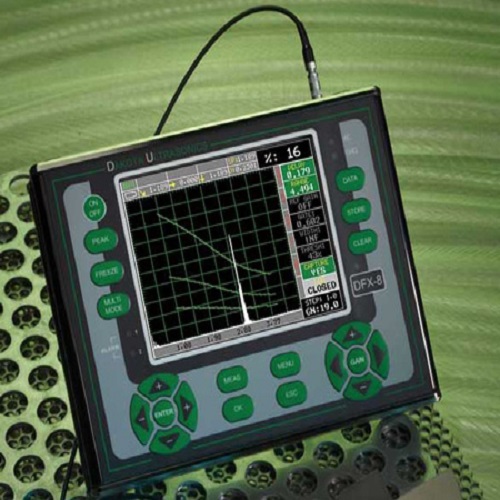

Dakota DFX-8超声波测厚仪,Dakota DFX-8探伤仪
- Dakota DFX-8超声波测厚仪,Dakota DFX-8探伤仪
是便携式超声波测厚仪探伤仪 - 将两台仪器合二为一，
可轻松对几乎所有形状和尺寸的材料进行质量测试。
Dakota DFX-8超声波测厚仪,Dakota DFX-8探伤仪特性和规格
显示器：Blanview 阳光下可读的 QVGA TFT 彩色显示器（320 x 240 像素）。可视区域 4.54 x 3.40 英寸（115.2 x 86.4 毫米）或 5.7 英寸（144.78 毫米）对角线。16 色调色板，多种颜色选择和可变亮度。
屏幕刷新率：60Hz。
显示视图：探伤仪：全波、+/- 整流或射频。测厚仪：数字、+/- 整流、RF 或 B 扫描。
计时：使用单次 100 MHz 8 位超低功耗数字化仪进行精密 TCXO 计时。
测量门：两个独立的门（缺陷）和三个门（厚度）。开始和宽度可在全范围内调节。幅度 5-95%，步长 1%。每个门的正或负触发，带有声音和视觉警报。
工作温度：14 至 140F（-10C 至 60C）。
环境：符合 IP65 要求。
尺寸：8.5 宽 x 6.5 高 x 2.5 深，4.5 磅。带电池
电源连接器：12v @ 2amps，适配器 100-240 VAC，.7 Amps，50-60 Hz..
. 测试范围：0 到 0.076 英寸（1.93 毫米）最小，钢速下最大 1200 英寸（30,480 毫米）。连续可变。
Dakota DFX-8超声波测厚仪特性测量模式（双元素）：
脉冲回波模式 (PE) -（凹坑和缺陷检测）的测量范围为 0.025 英寸到 100 英尺。
脉冲回波涂层模式 (PECT) -（材料、涂层、凹坑和缺陷检测）： 材料：0.025 英寸至 100 英尺。涂层：0.001 至 0.100 英寸。
脉冲回波温度补偿模式 (PETP) -（凹坑和缺陷检测）自动温度补偿 - 测量范围为 0.025 英寸到 100 英尺。
Echo-Echo 模式 (EE) -（通过油漆和涂层）尺寸从 0.050 到 4.0 英寸。会因涂层而异。
Echo-Echo Verify (E-EV) -（通过油漆和涂层）尺寸从 0.050 到 1.0 英寸。会因涂层而异。
仅涂层模式 (CT) -（涂层厚度）测量范围为 0.0005 至 0.100 英寸范围将根据涂层变化 +/-。
Dakota DFX-8探伤仪特点
TRIG：光束路径、深度、表面距离和曲面校正的三角显示。与角光束传感器一起使用
.DAC：最多可输入 8 个点并用于以数字方式绘制 DAC 曲线。参考 -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB。幅度以 %DAC、dB 或 %FSH 显示。
AWS：根据 AWS D1.1 结构焊接规范自动确定缺陷尺寸。
AVG/DGS：使用探针数据自动确定缺陷尺寸。最多可存储 64 个自定义设置。
TCG：时间校正增益。50 dB 动态范围，每微秒 20 dB，曲线定义多达 8 个点。
测量模式：脉冲回波 (PE) 测量范围为 0.025 英寸到 100 英尺（0.63 毫米到 3048 厘米）。
Auto-Cal：提供带有两个参考点的自动校准。
自动接口门 - DFX-8+ 用于浸没测试（水路）的接口门的自动调整。
检测模式：过零、侧翼和峰值
. 在阳光下 (Blanview) 透射彩色 QVGA 显示器（320x240 像素）具有出色的可见性。
PRF - 8 Hz 至 2 kHz，可调。• 检测：Z 交叉、侧翼和峰值。
峰值记忆：捕获峰值信号幅度。
显示冻结：在屏幕上保持当前波形。
Dakota DFX-8超声波测厚仪,Dakota DFX-8探伤仪脉冲发生器
两个可调方波脉冲发生器。
PRF：8 到 2000Hz，可选步长（8、16、32、66、125,250、333、1000、2000 Hz）。
脉冲电压：100 - 200 伏峰值幅度，上升/下降时间 < 10ns 到 50ohm。
脉冲宽度：40 到 400 ns。可选步长选项 40,80 和 400 ns（标记尖峰，细且宽）
产品包括 探伤仪、锂离子电池、电源适配器、通用电源线、帆布仪器箱和 NIST 可追溯证书
规格
测试范围：钢速下 0–0.05 英寸（1 毫米）至 0–800 英寸（20,000 毫米）。以 1、2、5 的顺序可变或以 0.05 英寸（1 毫米）的增量连续变化。也是从 1 到 5000 (μs)
分辨率： 0.0001 英寸（0.001 毫米）
速度： 0.0100in/μs (256–16000m/s)
门： 两个完全独立的门，带有正负触发 foreach 门。将范围扩展到门 1 的宽度。门 2 负监视器上的可选 0.6 秒延迟
Echo Echo Mode： Echo-Echo 距离，自动门 2 位置
触发模式： 光束路径、深度、表面距离的三角显示。计算跳跃深度、曲面补偿、换能器的 X 偏移。
系统线性度： 垂直 = 1% 全屏高度 (FSH) 放大器精度 ±0.1%dB。水平 ±0.4% 全屏宽度 (FSW)
增益： 0 到 110dB。可在 0.5、2、6、14 和 20dB 步长中调节
门到门：独立门
脉冲发生器电压： 100V–350V (450V 638 ) 方波脉冲发生器。从尖峰到 2000ns 持续时间的脉冲宽度——上升/下降时间 < 5ns 到 50 ohms
脉冲宽度： 在标称宽度的 2% 范围内可调，最小 1ns 最大 40ns
频段： 6 个窄带，以 0.5、1、2.25、5、10 和 15 MHz 为中心。2 至 22 MHz (-6dB) 和 1 至 35 MHz (-20dB) 的宽带
尺寸： 9.25 x 7.13 x 4.0 英寸（235 x 181 x 102 毫米）
重量： 7.5 磅。(3,4Kgs) 与锂离子电池
剔除： 80% 线性剔除
内存：存储 8000 个读数，存储在块/位置/数字编码或字母数字预编程工作表中。可使用可选的 PC 软件转移到 Excel。A-Scan 内存 800 个波形
DAC： 最多可输入 10 个点并用于以数字方式绘制 DAC 曲线。参考-2、-6、-10、-12、-14 dB 曲线可选择用于 JIS、ASME 和 EN1714 代码
AWS： 根据 AWS D1.1 结构焊接规范自动调整缺陷尺寸
界面触发器：界面门锁定表面回波并消除水路变化
高功率脉冲发生器： 450 伏升压
尺寸 8.5W x 6.5H x 2.5D 英寸（216 x 165 x 70 毫米）
电源供应 电源连接器：12v @ 2amps，适配器 100-240 VAC，.7 Amps，50-60 Hz
