美国KH 7600/KH 7602M宽带功率放大器
- 这真不是您需要的产品？
- 品 牌：
- 美国KROHN-HITE
- KH公司7600/7602型宽带功率/电压放大器可以提供17W和34W功率，低失真的输出。其采用的混合CMOS运算放大器技术，实现其他放大器所不能达到的性能指标。
型号 7600M
7600M提供17W交流连续输出(34W直流输出)，141Vrms(400Vpp)高电压输出，频率范围直流到500KHz。 7600M的频率响应是±0.1dB@10KHz，谐波失真<0.01%@5kHz，<0.3%@100kHz。电压放大倍数可以选择0dB-14dB 连续可变，0dB-28dB 连续可变和0dB-42dB连续可变。
其他功能：输入模式A，A-B，-B；共模抑制80dB；直流或交流耦合；直流偏置电压0V到±200V；可选数字显示选件，显示温度、输出电压和平均电流。

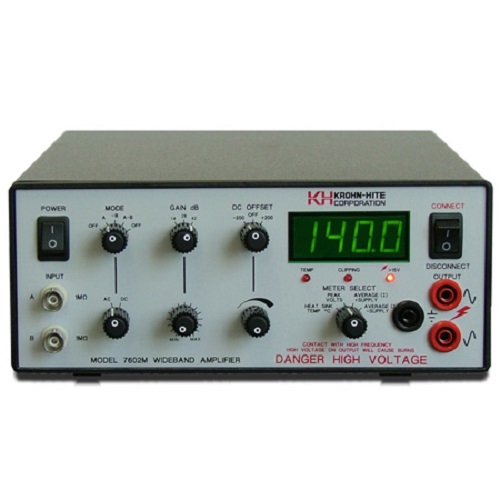

型号 7602M
7602M 提供34W交流连续输出(68W直流输出)，282Vrms(800Vpp)高电压输出。其他指标与7600M型一致。 典型应用
7600/7602型宽带功率/电压放大器是高功率/电压输出、性能优异、满足多种应用的宽带放大器，工作频率从DC 到1MHz。这两款型号可以驱动阻性和容性负载，具有高功率/高电压输出、低失真、频率平坦度好的优点，适 合仪器校准、压电传感器
美国KH 7600/KH 7602M宽带功率放大器特点：
DC到1MHz
直流偏置0到200V
增益可变,最大42dB(125 倍)
频率响应<±0.1dB
短路保护
可选显示屏(带“M” 后缀)
输出功率17W/34W
最大电压141/282Vrms
失真<0.1%
容性或阻性负载
率范围: 直流到 1MHz.
功率 :
1kΩ 负载:
34W, 直流;
17W有效值, at 500 kHz;
5W有效值, at 1MHz.
600 Ω 负载:
10W有效值, 100Hz到1MHz;
5W rms, at 100Hz; 10W 直流.
电压 :
无负载: ±200V 直流; 141V有效值, 交流.
1k Ω 负载:
±184V 直流和峰值, 130V 有效值, 直流到 500 kHz;
±113V 峰值, 80V 有效值, at 1 MHz.
60 0 Ω 负载:
±113V 峰值, 80V 有效值, 100Hz 到 1MHz;
±78V 直流和峰值, 55V 有效值, 直流到 100Hz.
电流 : 910 Ω负载,
±200mA 峰值, 141mA 有效值, 直流到 500kHz .
频率响应:
±0.1dB, dc to 10kHz;
±0.25dB to 200kHz;
±0.5dB to 500kHz, 0-130V rms;
±0.5dB to 1MHz 0-80V rms.
谐波失真: <0.01% to 5kHz and 175V peak output,
<0.05% 200V peak output;
<0.3% to 100kHz.
放大倍数: 0dB到 42dB,三个量程连续可调: 0dB 到14dB(x5),
14dB(x5) 到 28dB(x25), 28dB(x25)到 42dB(x125); 步进精度: ±0.1dB +频率响应指标.
相位: A input 0° ±1°, B input, 180° ±1° dc to 10kHz increasing linearly 60° lagging at 1MHz. Model 7602:
(Inverted output relative to non-inverted) 180°, –0.3° at 10kHz; 180°, –3° at 100kHz; 180°, –20° at 1MHz.
方波响应:
上升/下降时间: <120ns 达到 50Vp-p.
压摆率: >600V/us, 400Vp-p.
直流偏置: 0V 到 ±200V 可变.
内阻: <0.5 ohm, dc to 10kHz;
5 ohms at 100 kHz; 20 ohms at 1 MHz.
7602M型
7602M 型提供与带有差分输出的 7600M 型相同的性能，能够提供 34 瓦的连续功率（直流时 68 瓦）和 282V rms (800Vp-p)。它还可以同时提供正负直流电压。
应用
7600M 和 7602M 型是当今市场上仅有的两款在直流至 1MHz 范围内提供功率、性能和多功能性的组合的放大器。7600M 和 7602M 能够驱动电阻或无功负载，加上其功率和电压能力、低失真和平坦响应，因此非常适合驱动压电换能器、离子束偏转、真空管驱动器、仪表校准、喷墨测试和设计；通过直流耦合和可变直流偏置控制，每个放大器都可以用作双极高压电源。
