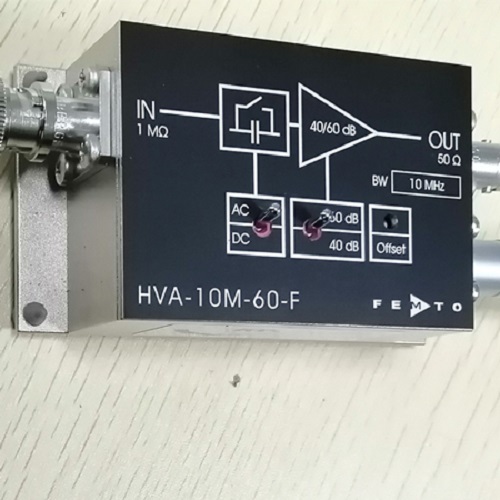

FEMTO HVA系列宽带电压放大器,HVA-10M-60-F前置放大器
- HVA系列宽带电压放大器,HVA-10M-60-F前置放大器特征
带宽 DC 至 10、200 或 500 MHz
高达 60 dB (x 1,000) 的固定或可切换增益
最小输入噪声仅为 0.9 nV/√Hz
真正的直流耦合,可切换到交流
50Ω 双极或 1MΩ FET 输入级
适当的带宽 - 无论选择的增益如何
为获得最佳信噪比,放大器带宽应足够高以进行无失真信号处理,但不得高于限制宽带噪声分量所需的带宽。因此,通过 HVA 系列,FEMTO 提供了三种不同带宽高达 500 MHz 的电压放大器。由于经过深思熟虑的电路设计,在增益切换期间保持带宽和频率响应,因此即使是幅度变化很大的信号也可以被精确放大。
真正的直流耦合和可调偏移电压
信号路径的真正直流耦合对于准确测量具有长衰减时间的信号脉冲和瞬态非常重要,以避免交流耦合系统中常见的信号下冲和基线偏移。对于直流分量不太重要且只需要精确测量交流分量的应用,可以在大多数 HVA 模型中打开交流耦合,或者可以通过可调偏移补偿从实际信号中减去直流分量。
低噪声输入级
信号处理的输入级通常支配着整个测量系统的信噪比。低噪声输入级是必不可少的,特别是对于处理非常小的信号。因此,所有 HVA 放大器的输入噪声都非常低,最低仅为 0.9 nV/√Hz。
HVA系列宽带电压放大器,HVA-10M-60-F前置放大器应用
用于示波器、瞬态记录仪、快速 A/D 转换器的前置放大器
光电倍增管和微通道板放大器
时间分辨脉冲和瞬态测量
数字信号放大(无零线偏移,适用于任何编码)
