- 一、产品名称

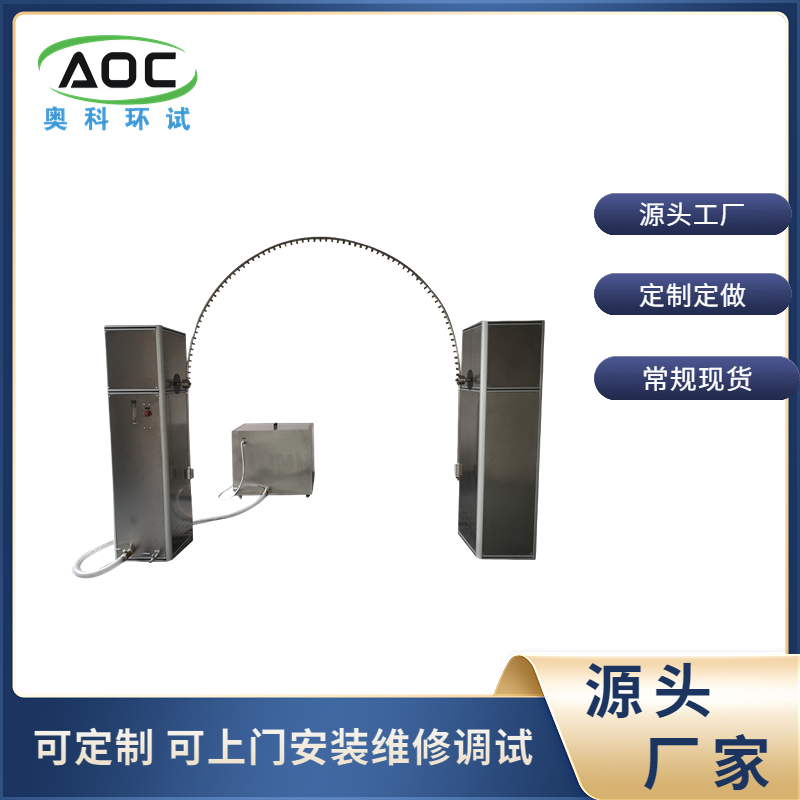

摆管淋雨试验装置
二、产品用途
主要用于考*电工电子、汽车摩托车仪器仪表产品的外壳、密封件在水试验后或在试验期间是否保证该产品及元器件良好的工作性能和技术状态，同时产品的运输过程或使用中可能受到雨水的影响，为产品技术标准提供应用依据。
三、产品规格
1、型号:BL-04 摆管半径：0.4M
2、型号:BL-06 摆管半径：0.6M
3、型号:BL-08 摆管半径：0.8M
4、型号:BL-10 摆管半径：1.0M
5、型号:BL-12 摆管半径：1.2M
6、型号:BL-14 摆管半径：1.4M
7、型号:BL-16 摆管半径：1.6M
四、技术参数
1、摆管喷水孔径：ø0.4mm 间距：50mm
2、摆管摆角幅度：±45°/±60°/±90°
3、摆管半径：R400、 R600、R800、R1000、R1200、R1400、R1600
4、摆管速度：0~60°/S可调
5、淋雨水压：80~100Kpa
6、水流量：60~600L/H
7、试验台尺寸： ø800
8、试验台转速：1~5r/min可调，人机界面直接设定。
9、喷淋用水：洁净的软质自来水。
五、设计简介
1、特点：本试验设备主要用于考*电工电子产品外壳/密封件在水试验后或者在试验期间是否能保证该设备及元器件良好的工作性能和技术状态。同时产品的运输过程或使用中可能受到浸水的影响，为产品技术标准提供引用依据。适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试样的高温度及雨水温度温差所引起的大量进水。 淋雨试验设备由摆管支架/摆管传动/工作旋转台/电气控制器部分组成，其中支架/回转台防护罩/控制台采用SUS304不锈钢发纹板制作。
2、摆管摆动：通过步进电机驱动减速机等机械传动实现调节摆管角度和摆速。
3、工作台旋转：电机带动蜗轮减速旋转，用变频器调速到1~5r/min，在联接试件处设有防淋雨接口，
4、喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足。
5、下水道：敞开式摆管淋雨须考虑排水，在土建时就应考虑，以能迅速排放，不积水为佳。
六、执行标准
本设备严格按照国*环境试验设备技术规范*工制造，有效模拟雨水气候环境对产品的适应性试验。具体执行标准和*家环境试验方法标准如下。
1、 GB/T 2423.38-08 电工电子产品环境试验-----水试验方法
2、 GB4208-08 IPX3 IPX4防水试验
3、 GB10485-89
4、 GB/T4942.1-2001 旋转电机外壳保护分级(IP级)
5、 GB/T4942.2-93 低压电器外壳防护等级
