QJB3/8-400/3-740缺氧池潜水搅拌机使用面积
- 供应调节池潜水搅拌机QJB 缺氧池搅拌机
潜水搅拌机用途
QJB系列潜水搅拌机和QJT系列潜水推流机是在瑞典飞力潜水电机密封技术的基础上自行研制开发成功的。经过多年的实践摸索,现已形成了混合搅拌和低速推流两大系列产品,因其在型式,结构和试验方法上的创新,使得该产品总体性能达到了国外同类产品的水平。
QJB缺氧池搅拌机主要应用在市政和工业污水处理过程中的混合,搅拌和环流,也可用于景观水环境的养护,通过叶轮旋转运动达到创建水流的作用,改善水体质量,增加谁用含氧量,有效阻止悬浮物的沉积。
潜水搅拌机结构特点
QJB缺氧池搅拌机系列产品选用多极电机,采用直联式结构,能耗低,效率高；叶轮通过精铸或冲压成型,精度高,推力大,外型美观流畅,结构紧凑。
特别提示：潜水搅拌机必须完全潜入水中工作,禁止在易燃易爆和强腐蚀性及高温的环境中工作。针对工作,公司可为用户提供设计。
性能参数
潜水搅拌机：电机绕组绝缘等级：F；防护等级IP68；工作制式：S1；
在额定电压为380V,频率为50Hz的性能参数如下表：
规格型号
电机功率
（kW）
额定电流
（A）
叶轮转速
(rpm)
叶轮直径
（mm）
水推力
（N）
重量
（kg）
混合搅拌系列
QJB0.85/8-260/3-740/C/S
0.85
3.4
740
260
163
55/58
QJB1.5/6-260/3-980/C/S
1.5
4.4
980
260
290
55/58
QJB2.2/8-320/3-740/C/S
2.2
5.9
740
320
582
74/77
QJB4/6-320/3-980/C/S
4
10.8
980
320
609
74/77
QJB1.5/8-400/3-740/S
1.5
5.6
740
400
382
76/80
QJB2.5/8-400/3-740/S
2.5
7.3
740
400
575
76/80
QJB3/8-400/3-740/S
3
8.6
740
400
642
78/82
QJB4/6-400/3-980/S
4
10.3
980
400
1010
80/84
QJB4/12-620/3-480/S
4
14
480
620
1230
240/245
QJB5/12-620/3-480/S
5
18.2
480
620
1420
240/245
QJB7.5/12-620/3-480/S
7.5
28
480
620
1963
255/270
QJB10/12-620/3-480/S
10
32
480
620
2361
255/270
注：是否配导流罩,由水处理工艺决定。在上表混合搅拌系列中,“重量”一列所标的两个数字分别表示不带导流罩和带导流罩的重量；以上规格型号为常规产,但不局限于上表,可为客户拓展设计新的或含要求的搅拌机。
型号表示

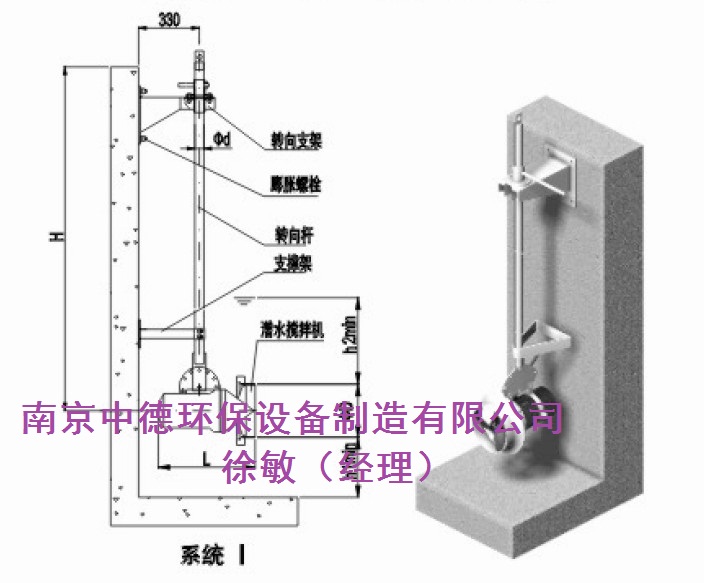

安装示意图
注：1,潜水搅拌机的安装系统,可在无需排除池中污水的情况下,能快速安装和拆卸搅拌机；
2,安装系统I只适合用于池深≤3m,机型为QJB0.85/8和QJB1.5/6,可在水平方向和垂直方向调节角度；
3,安装II,III,导杆可沿水平方向绕Z轴旋转,大转角为±60°；
4,当H>5m,应在安装系统II,III导杆中间添加一支撑架；
5,支撑架和下托架与池壁,池底均用膨胀螺栓或化学锚栓固定。推荐设预埋件；
6,客户订货时,请提供池深及池型图,以便确定导杆尺寸和支撑架个数；
7,安装系统材质采用不锈钢和碳钢防腐两种供选择；
调节池潜水搅拌机QJB 缺氧池搅拌机商品信息；
南京中德环保设备制造有限公司
采购咨询：025-57530868 徐敏（经理）18913960189
