RK-JXS-2型手动集线箱是测量振弦式仪器的手动集中选点设备。铸铝箱体,全密封结构,外形尺寸为:120×260×180mm,后面板上有20根长1m的引出电缆,传感器与集线箱的引出电缆按芯线与芯线相接后并密封,用箱内的切换开关进行手动选点测量。
RK-JXS-2型手动集线箱为密封20点两线制集线箱,20条引出电缆均为两芯屏蔽电缆;
RK-JXS-3型为密封20点四线制集线箱,20条引出电缆均为四芯屏蔽电缆。
主要技术指标:
规 格: 2型、 3型
开关刀数: 2 4
开关接点内阻之差: ≤±0.1Ω
开关各接触点接触电阻变差: ≤±0.05Ω。
开关寿命: ≥5000次。
箱体耐水压: 0.3MPa

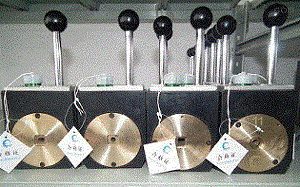

手动集线箱为手动机械式23点转换,密封防水结构,是测量振弦式、压阻式、电位器式、电感式、差阻式等传感器手动集中选点装置。手动集线箱两侧标有1-23个接口,可供23组各式传感器输入连接。旋开面板上的带螺纹的密封盖,有4刀23位转换开关。通过转动转换开关切换测点(1-23点)。与集线箱两侧密封塞1-23组出线相联通,一一对应进行选点操作。1-23组出线,每组四芯电缆出线有颜色红、黑、白、绿区别,一般红黑两线为信号测试线,白绿两线为温度测试线。
