- 简介

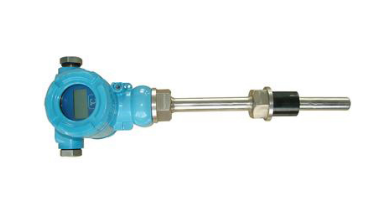

一体化防爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用，输出4～20mA。直接测量各种生产过程中的0～1800℃范围内液体、蒸汽和气体介质以及固体表面温度。
主要特点
二线制输出4～20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
测量范围大；
冷端温度自动补偿，非线性校正电路。
工作原理
一体化防爆热电阻利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰的温度传不到腔外，从而进行测温。热电偶（阻）生产的热电势（电阻）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4～20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
技术参数
执行标准
IEC584 IEC1515 IEC751 JB/T5518-91 JB/T7391-94
测温范围及允差（热电偶）
型号
分度号
允许误差与偶材等级
I级
II级
允差值
测温范围℃
允差值
测温范围℃
WRNB
K
±1.5℃
-40～+375
±2.5℃
-40～+333
±0.004│t│
375～1000
±0.0075│t│
333～1200
WRMB
N
±1.5℃
-40～+375
±2.5℃
-40～+333
±0.004│t│
375～1000
±0.0075│t│
333～1200
WREB
E
±1.5℃
-40～+375
±1.5℃
-40～+333
±0.004│t│
375～800
±0.004│t│
333～900
WRFB
J
±1.5℃
-40～+375
±1.5℃
-40～+333
±0.004│t│
375～750
±0.004│t│
333～750
WRCB
T
±1.5℃
-40-～+125
±1℃
-40～+333
±0.004│t│
125～350
±0.0075│t│
133～350
WRPB
S
±1℃
0～+1100
±2.5℃
0～600
±[1+0.003（t-1100）]
1100～1600
±0.0025│t│
600～1600
注：t为感温元件实测温度绝对值。
测温范围及允差（热电阻）
型号
分度号
测温范围℃
精度等级
允许偏差
WZPB
Pt100
-200～+500
A级
±0.15+0.002|t|
B级
±0.30+0.005|t|
WZCB
Cu50
-50～+100
-
±0.30+0.006|t|
Cu100
注：t为感温元件实测温度绝对值。
防爆等级：
隔爆形：dIIBT4，dIICT5，dIICT6
本质安全形：iaIICT6
其他参数
输出信号：4～20mA，负载电阻250Ω，传输导线电阻100Ω
输出方法：二线制
允差等级：0.1；0.2；0.5
供电电源：24V.DC±10%
防护等级：IP65
热响应时间
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶阻热响应稳定时间τ0.5的五分之一时，则用热电偶阻热响应时间作为仪表的热响时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间。
基本误差
仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
取证一览表
防爆级别
防爆证号
认证机构
dⅡB T4
GYB97151
NEPSI
dⅡB T4
GYB97152
NEPSI
dⅡC T4
GYB97203
NEPSI
dⅡB T5
GYB97204
NEPSI
iaⅡCT6
GYB99412
NEPSI
iaⅡCT6
GYB99413
NEPSI
注：NEPSI防爆认证系国家级仪器仪表防爆安全监督检验站。
工作环境
安装场所等级
温度℃
相对湿度%
大气压KPa
Cx1
-25～+55
5～95
86～106
Cx2
-25～+70
Cx3
-40～+80
一体化防爆热电阻仪表接线方式
本质安全式接线示意
接线盒方式
dⅡBT口级 dⅡCT口级
带显示接线盒结构示意
选型编码
PC-
浦辰公司经营标识
感温元件
WRMB 镍铬硅-镍硅 分度号：N
WRNB 镍铬-镍硅 分度号：K
WREB 镍铬-铜镍 分度号：E
WRFB 铁-铜镍 分度号：J
WRCB 铜-铜镍 分度号：T
WRPB 铂铑10-铂 分度号：S
WRQB 铂铑13-铂 分度号：R
WRRB 铂铑30-铂6 分度号：B
WZPB 铂 分度号：Pt100
WZCB 铜 分度号：Cu50
安装固定形式 -1 无固定装置
-2 固定螺纹
-3 活动法兰
-4 固定法兰
-5 活络管接头式
接线盒形式 4 防爆式
保护管直径 0 Φ16
1 Φ12
工作端形式 G 变截面
显示方式 N 不带表头显示
S LCD液晶表头显示
备注：
选型须知：请提供分度号、精度等级、安装固定形式、保护管材质、长度或插入深度（保护管总长L=l+150，特殊插入深度及其保护管材质可按协议定货）。
选型举例：带温度变送器防爆热电偶，K型，固定螺纹M27×2，防爆等级dIIBT4级，温度变送器精度等级0.5，保护管316L，长度450mm，插入深度300mm。WRNB-220，L=450×300，dⅡBT4，保护管316L，螺纹M27×2。
