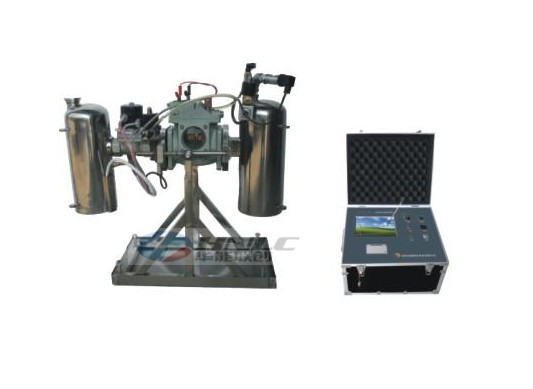

- HNRLC-509 瓦斯（气体）继电器校验仪是一种电力变压器用气体继电器流速定值、密封压力、容积值、压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时爆破脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测、密封性能检测。
产品特征
1.使仪器在确保检测精度前提下，采用了小型化的设计，控制部分外壳采用铝合金箱，更适用于野外现场检测。
2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。
3.HNRLC-509 瓦斯（气体）继电器校验仪中加入了压力释放阀的密封性能检测系统，使整机一体化程度更高。
4.本产品中增加了被试件的型号管理系统，使仪器在检测过程中对应不同的被试件动作特性，有对应的检测曲线，从而使精度符合国内外标准校验台检验的要求。
产品别称
气体继电器校验仪、瓦斯继电器检测仪、气体继电器压力释放阀校验仪、瓦斯继电器校验台、气体继电器测试仪，瓦斯继电器校验仪。
技术参数
使用环境：
1.工作环境：+10 — 40℃；相对湿度< 85%；
2.电气采用：AC220V±5%，总功率170w；
3.控制系统：AC220V，功率50w；
4.执行系统：AC220V，功率120w。
1. 气体继电器检测
1） 流速检测：0.5~1.6m/s，最小显示分辨率0.01m/s，精度0.5级；
2） 容积检测：0~400ml，最小显示分辨率0.1ml，最大误差≤5%；
3） 密封检测：0~150KPa；最小显示分辨率0.1KPa,精度0.5级；
4） 试验介质：#25变压器油www.whhnlc.com；
5） 执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。
2. 压力释放阀检测
1） 开启检测：0~150KPa，最小显示分辨率0.1KPa，精度0.5级；
2） 关闭检测：0~120KPa，最小显示分辨率0.1KPa，精度0.5级；
3） 密封检测：0~150KPa，最小显示分辨率0.1KPa，精度0.5级；
4） 试验介质：空气；
5） 执行标准：JB/T7060-2004【变压器用压力释放阀试验导则】压力释放阀开启、关闭、密封检测。
外形尺寸
1．控制系统55×25×30cm，重量15kg；
2．气体继电器70×40×65cm，重量55kg；
3．压力释放阀 50×40×40cm，重量25kg。联系电话：02788040496
