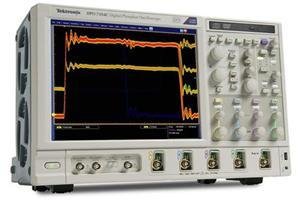

- Tektronix DPO3034 数字示波器谭艳飞
品牌:美国泰克型号:DPO3034主要性能指标JIANG
500, 300, 100 MHz 带宽型号
2 通道和4 通道型号
16 条数字通道(MSO 系列)
所有通道上2.5 GS/s 的采样率
所有通道上5 M 点的记录长度
>50,000 wfm/s 的*大波形捕获速率
成套高级触发
简便易用功能
Wave Inspector? 控制功能，轻松导航和自动搜索波形数据
29 种自动测量FFT 分析，简化波形分析
TekVPI? 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
9 英寸(229 mm) WVGA 宽屏彩色显示器
体积小，重量轻- 仅厚5.8 英寸(147mm)，仅重9 磅(4 公斤)
连接能力
前面板和后面板上的USB 2.0主机端口，迅速简便地存储数据、进行打印及连接USB 键盘
后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印兼容PictBridge? 的打印机
集成10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
并行自动触发、解码和搜索功能
多通道建立时间和保持时间触发
MagniVuTM高速采集技术，在数字通道上提供了121.2 ps的精细定时分辨率
选配应用支持
主要特点和优点
标配5 M的记录长度，且不受其它指标影响。
在所有通道上提供高达2.5 GS/s的采样率，准确地表示信号。
I2C, SPI, RS-232/422/485/UART, CAN和LIN串行触发和分析选项。
Wave Inspector? 控制功能，轻松搜索和导航长存储器。
9英寸大型WVGA宽屏显示器，可以查看更多的屏幕上水平数据。
PC连接和USB海量存储，简便地传送和存档信息。
配件
DPO3EMBD - 嵌入式串行触发和分析模块 (I2C, SPI).
DPO3COMP - 计算机串行触发和分析模块 (RS-232/422/485/UART).
DPO3AUTO - 汽车串行触发和分析模块 (CAN, LIN).
DPO3VID - HDTV和自定义视频触发模块
