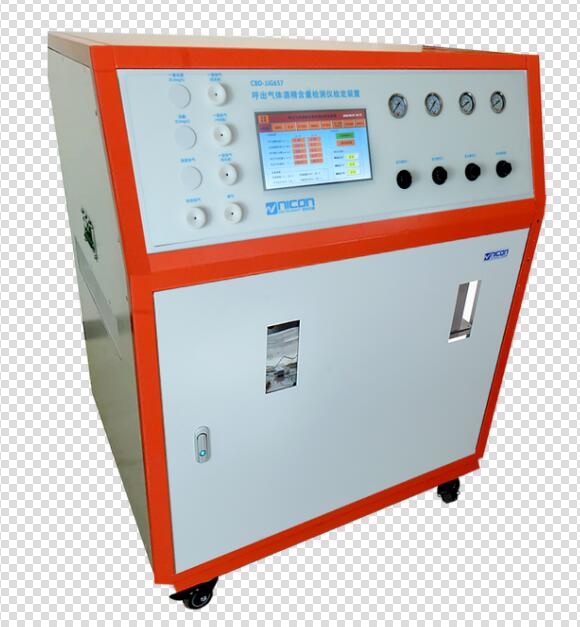

一、系统名称：呼出气体酒精含量检测仪检定装置
二、系统型号：CBD-JJG657
三、制造商：尼科仪器
四、系统简介
呼出气体酒精含量检测仪是公安交通部门用于现场快速检测车辆驾驶人员呼吸酒精含量的主要执法工具, 属于国家强制性检定的计量器具。 我公司依据《中华人民共和国国家计量检定规程JJG657-2019》, 采用《GB/T 5275气体分析动态体积法制备校准用混合气体》的动态配气方法使用液体乙醇和液体丙酮制备乙醇标准气体和丙酮标准气体, 并根据呼出气体酒精含量检测仪的结构和使用特点, 研制出了呼出气体酒精含量检测仪计量检定标准装置CBD-JJG657，该装置适用于GB/T 21254-2017、OIML R-126(2012)标准。
CBD-JJG657型呼出气体酒精含量检测仪检定装置主要包含零级空气发生器、乙醇标气发生器、丙酮标气发生器、温压流控制系统、差压测量系统、高精度乙醇气体分析仪、触摸液晶中控系统、一氧化碳标气、乙醇气体标气（一级标准物质）组成。
呼出气体酒精含量检测仪检定装置系统示意图如下（2通道可同时工作）：
五、系统功能概述
1. 示值误差检定：
选择“示值误差”选项，并选择需要检定的乙醇气体浓度值（0.10 mg/L、 0.40 mg/L、0.60 mg/L），系统自动输出流量为15 L/min的指定浓度的标气，并且可设置标气的输出时间；计时结束后可输出零级气体并可设置输出零级气体的时间。
2. 重复性检定：
选择“重复性”选项，系统自动输出浓度为0.40 mg/L、流量为15 L/min的乙醇标准气体，并且可设置标气的输出时间；计时结束后可输出零级气体并可设置输出零级气体的时间。
3. 零点漂移检定：
选择“零点漂移”选项，系统自动输出浓度为零、流量为15 L/min的零级空气，并且可设置零级空气的输出时间。
4. 示值漂移检定：
选择“示值漂移”选项，系统自动输出浓度为0.40 mg/L、流量为15 L/min的乙醇标准气体，并且可设置标气的输出时间。
5. 抗干扰能力检定：
选择“抗干扰能力（丙酮）”选项，系统自动输出浓度为0.5 mg/L、流量为15 L/min的丙酮标准气体，并且可设置标气的输出时间；计时结束后可输出零级气体并可设置输出零级气体的时间。
选择“抗干扰能力（一氧化碳）”选项，系统自动输出浓度为0.2 mg/L、流量为15 L/min的一氧化碳标准气体，并且可设置标气的输出时间；计时结束后可输出零级气体并可设置输出零级气体的时间。
6. 记忆残留效应检定：
选择“记忆残留效应”选项，选择输出乙醇标准气的浓度（0.1 mg/L或者0.4 mg/L），系统自动流量为15 L/min的乙醇标准气体，并且可设置标气的输出时间。
7. 呼气阻力检定：
选择“呼气阻力”选项，系统自动输出指定恒定流量的零点气体，并可设置输出气体时间；计时时间结束后系统自动缓慢增加气体输入流量，直到流量达到12 L/min时，气体以恒定流量输出。
8. 呼气最小流量和最短持续时间检定：
选择“呼气最小流量和最短持续时间”选项，选择输出零点气体的流量（<6 L/min）的零点气体，并可设置输出气体的时间，系统自动输出<6 L/min的零点气体；
选择输出零点气体的流量36 L/min的零点气体，并可设置输出气体的时间，系统自动输出36 L/min的零点气体，到输出气体2.0秒时气体流量可自动降至6 L/min。
9. 测量范围检定：
选择“测量范围”选项，系统自动输出浓度为2.0 mg/L、流量为15 L/min的乙醇标气，并且可设置标气的输出时间。
系统功能说明：系统功能可依据客户的使用习惯及特定需求进行定制。
检定项目表及实现方式：
序号
检定项目
操作方式
1
外观与结构
目测及手动
2
标志和标识
目测及手动
3
通电检查
目测及手动
4
结果的保持和储存
目测及手动
5
分辨力和计量单位转换
目测及手动
6
测量范围
自动
7
呼气最小流量和最短持续时间
自动
8
示值误差
自动
9
重复性
自动
10
漂移
自动
11
抗干扰能力
自动
12
记忆残留效应
自动
13
呼气阻力
自动
六、系统原理示意图
1. 呼出气体酒精含量检测仪检定装置原理示意图（单通道）
2.零级空气发生器：
零级空气发生器由零气发生器及外部的空压机系统两大部分组成。零气发生器中有：压力调节装置、气体清洗器、反应室和温控器。压缩机系统将空气压缩后输入到零气发生器中，零气发生器产生不含被测污染气体（如：SO2, CO, O3, NO, NO2 和 HC 等）的零级空气。
七、技术参数
1. 乙醇气体发生器输出浓度范围：0～2.0 mg/L
2. 乙醇气体发生器质量浓度不确定度为：Urel≤3.0%，k=2(@0.1 mg/L)；Urel≤2.0%，k=2(@0.4 mg/L)；Urel≤2.0%，k=2(@0.4 mg/L)
3. 丙酮气体发生器输出浓度：5.0 mg/L
4. 丙酮气体发生器质量浓度不确定度为：Urel≤4.0%，k=2(@0.5 mg/L)
5. 乙醇和丙酮气体发生器可连续长时间连续工作>24小时
6. 系统可扩展两个输出检定口，支持同时检定2个酒检仪
7. 检定口气体输出流量0～36 L/min，连续可调
8. 检定口气体输出流量波动：< ± 1%
9. 检定口气体输出流量精度：± 0.3% RD
10. 检定口气体输出温度：34 ℃ ± 0.5 ℃
11. 精密乙醇分析仪：≤1.5%（@0.1 mg/L），≤0.5%（@0.4 mg/L），≤0.5%（@0.16mg/L）
12. 大气压测量：分辨率1 hPa, MPE ± 2.5 hPa
13. 温度测量表：范围0～34 ℃, MPE ± 0.2 ℃
14. 系统工作电压：AC220 50Hz
15. 系统工作温度：5～40 ℃
八、系统配置清单
1. 呼出气体酒精含量检测仪检定装置
2. 零气发生器
3. 一氧化碳钢瓶气
4. 乙醇钢瓶气（一级标准物质）
5. 乙醇标气发生器或者乙醇钢瓶气（选配）
6. 丙酮标气发生器或者丙酮钢瓶气（选配）
7. 秒表
8. 减压阀
9. 酒检仪吹气三通接头
