VTK-A一体化控制终端4S能源设备一体化管理系统
- 用 途：
- 4 S能源设备一体化管理系统的能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的数据包括建筑基本情况数据采集指标和其它不能通过自动方式采集的能耗数据，如建筑能耗的煤、液化石油、人工煤气等能耗量,通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据,由自动计量装置实时采集,通过自动传输方式实时传输至数据中心。
- VTK-A一体化控制终端4S能源设备一体化管理系统
说明:
1、系统设置4 S能源设备一体化管理系统一套,系统管理主机等设备设在负一层消防安保中心内。4 S能源设备一体化管理系统的能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的数据包括建筑基本情况数据采集指标和其它不能通过自动方式采集的能耗数据，如建筑能耗的煤、液化石油、人工煤气等能耗量,通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据,由自动计量装置实时采集,通过自动传输方式实时传输至数据中心。亚川侯经理18066873181我们将竭诚为您服务！
2、将电(照明插座、空调、动力、特殊用电)、水、气、集中供热、集中供冷以及其他能耗数据进行逐日、一一逐月、逐年统计,统计数据采用饼图、柱状图、堆积图、折线图、区域图等各种图形展示方式,直观反映各项统计数据的数值趋势和分布情况。
3、用电计量装置的基本要求:
1).用电计量装置准确度的要求应符合《公共建筑能耗监测系统技术规程》DGJ32/TJ111-2010及其它相关标准的有关规定,但有功电能表的准确度等级应不低于1.0级。
2).用电计量装置必须具有数据远传的功能,应具有RS-485标准串行电气接口,其通信应符合
《基于Modbus协议的工业自动化网络规范》GB/T19582-2008标准开放协议和
《多功能电能表通信规约》DL/T645-2007中的有关规定。
4、数据采集、传输系统应具有下列功能:
1)数据采集器应支持对多种类型的用电计量装置或设备进行数据采集,包括电能表、安装式数字显示电测量仪表等。
2)数据采集器与数据中心的连接须进行身份认证,远程传输的用电数据和命令应加密。
3)数据采集器应具备向多个数据中心并发传输数据功能。
4)数据采集器应支持自动校时功能。
5)系统应具备断点续传功能。
6)系统应具备本地和远程配置、管理功能。
7)系统应具备故障的定位、诊断和异常报警功能。
5、本系统用电分项计量系统应具备向当地主管部门监管平台传输数据的功能。
6、4S能源设备一体化管理系统配电箱、控制箱内元器件均由设备厂家根据具体各系统工艺要求提供配套深化图纸，一体化智能监控终端(VTK-A/VTK- B/VTK-C)具体规格选型配置,均按各相关设备生产厂家提供的深化设计图纸或国家有关规范文件施行。
7、空气质量监控系统说明:
1)本工程根据 江苏省《绿色建筑设计标准》DB32/3962-2020、GB50736-2012
《民用建筑供暖通风与空气调节设计规范》及GBT50378-2019《绿色建筑评价标准》的规定,设置地下停车库CO浓度监控系统。
2)CO浓度探测器设置在地下车库空气流通的位置,地下停车库内CO浓度探测器之间设置间距小于等于20m,CO浓度探测器设置高度为底边距离地面高2.0m。
3)3.一体化智能监控终端设置在排风机房的控制箱内,与CO浓度探测器联动控制,当地下车库CO浓度大于25mg/m时,联动开启排风风机。
4)4.CO浓度监控系统主机与各防火分区的CO浓度控制器及CO浓度探测器联网,接受CO浓度探测器的数据信息，一可远程监控地下停车库CO浓度及排风运行情况,并进行声光报警、
5)一体化智能监控终端应能接收其连接的CO浓度探测器所监控区域的CO浓度,超过规定值应能报警且上传信息给CO浓度监控系统。
6)6.CO探测器与CO浓度控制器之间使用二总线,通讯总线(带DC24 V电源):RVS-4x1.5mm-SC15.

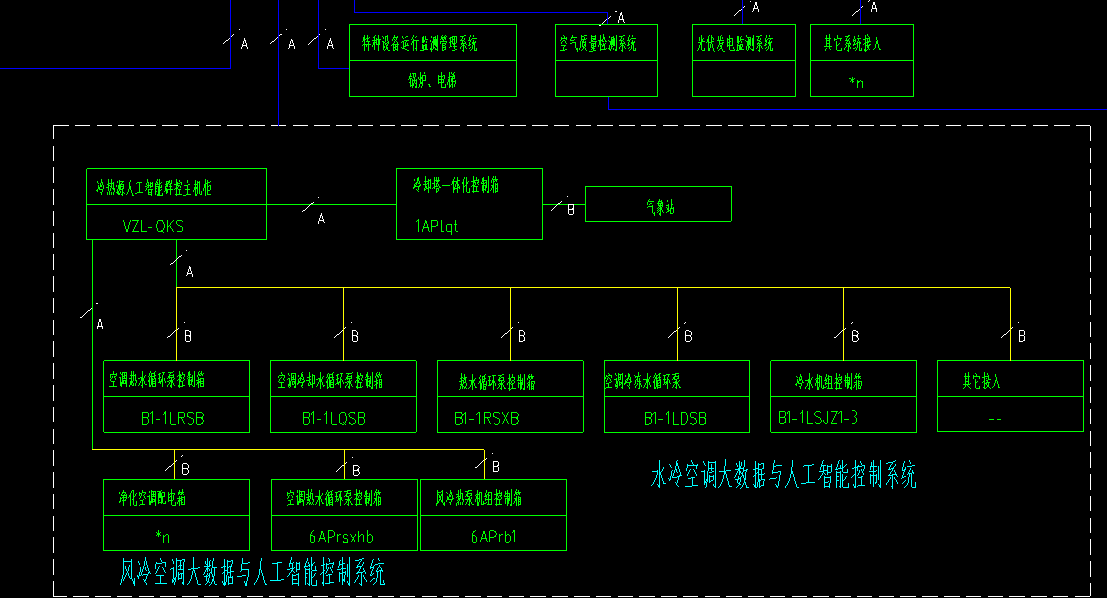

系统配置：
空气质量监控系统
特种设备运行监测管理系统（锅炉、电梯）
空气质量检测系统
光伏发电监测系统
其它系统接入
VTK-A
VTK-B
VTK-A+B
VTK-A+2B
VAL
VXK
VK-TX
