设置和校准
镀层测厚仪https://www.linshangtech.cn/product/ls225-f500.html设置/校准 流程示意图
在关机状态下,长按“”键3秒,进入到仪器[主菜单],有三个子选项:用 选择[设置 /校准/退出], 按“”键确认选择。
2.1 镀层测厚仪设置(Setup)菜单
1)Language:按键进入语言选择,用 选择 中文或English,再按键确认语言选项;
2)单位: 按键进入单位选择,用 选择 μm或mil单位,再按键确认单位选项;
听到蜂鸣器的提示音后,仪器提示“请提抬探头4cm以上”,抬起探头并离开调零板或工件4cm以上。
再次听到蜂鸣器提示声后,仪器提示“零点检查”,此时对调零位置测量,检查调零结果。
选择“重新调零”,可重复上述调零操作;选择退出调零,进入校准操作。

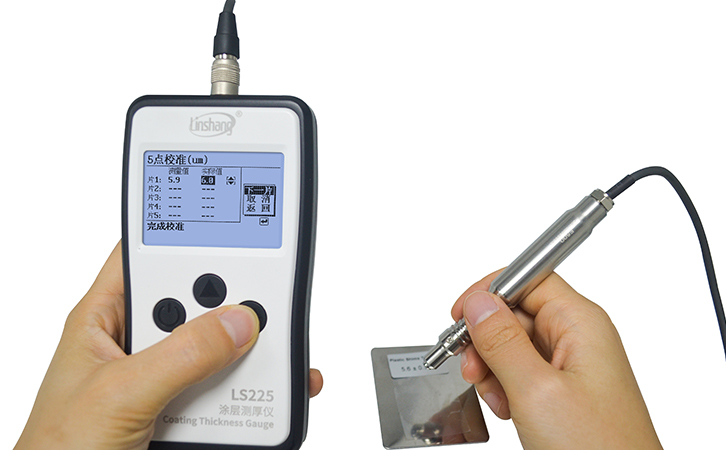

多点校准:
选择多点校准时,要按参考片由薄到厚的顺序校准,且每个片相差5μm以上。
以下以三点校准为例,假定三个厚度片分别为15μm,25μm,49.8μm。
提示测“片1”时,选择15μm的厚度片放置在参考板上进行测量,并把实际值栏的数值通过 键调整为真实厚度值15μm。
镀层测厚仪调整完成后,按键选择下一片进行“片2”测量,测量完成后,把片2的实际值调整为真实厚度值。
同上,当完成“片3”的校准后,按键进入到退出。
选择“保存”或“不保存”,结束整个校准。
2) 恢复上次校准: 除了当前校准的数据,如果还有上次校准的数据,可以通过【恢复上次校准】进行查看和恢复。
保持探头不动,按一下键,听到蜂鸣器提示声后,仪器提示 “调零请压紧探头”,此时请按稳探头。
⑶ 镀层测厚仪再次听到蜂鸣器提示声后,仪器提示“请抬起探头4cm以上”,此时抬起探头离开调零板或基体4cm以上。
⑷ 再次听到蜂鸣器提示声后,液晶显示0.0,同时清除已有数据记录,调零完毕。
⑸ 如果超时没按提示操作或基体不符要求时,会有“调零失败”提示。
