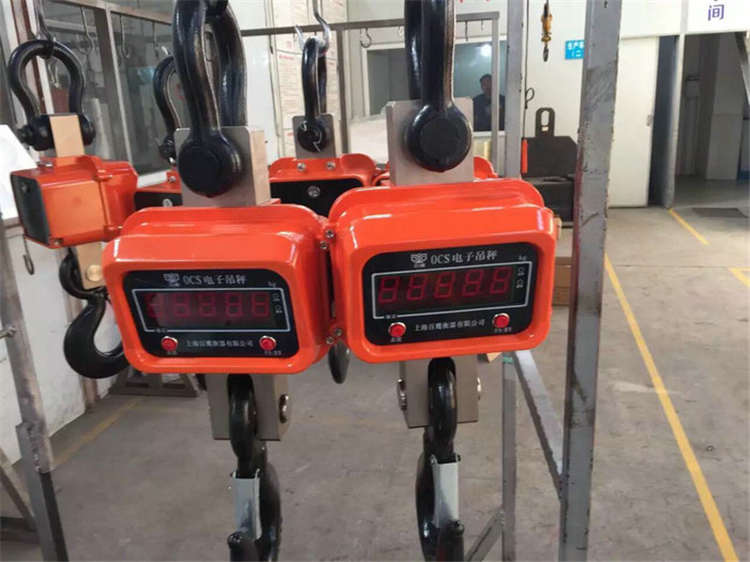

- 黑龙江鸡西15T高温吊秤，15吨直视吊秤
电子吊秤组成
电子吊秤主要由称重显示仪表、称重传感器、秤体等三大部分构成。其中，秤体是被称物体与转换元件之间的机械传力复位系统，包括接受被称物体载荷的承载器、传力复位机构、限位装置等，它是吊秤的主要承载部件，起到了承受物体重量的作用。秤台和传力机构负责将物体的重量准确的传递给称重传感器。称重传感器位于秤台和基础之间，将被称物体的重量按一定的函数关系转换为相应的毫伏级电信号，通过接线盒信号电缆输出到称重显示仪表。经处理后仪表直接显示被称物体的重量数据。
电子吊秤工作原理
当称重物体或载重汽车停放在秤台上，载荷通过秤体将重量传递给称重传感器，称重传感器将重量转换为相应的毫伏级电信号。该信号经前置放大、滤波、A／D转换。由微处理器(单片机)对信号处理后，数字显示部位直接显示称重值。
电子吊秤秤结构简介
电子吊秤秤系统主要由桥秤板面、称重压力传感器、前端信号放大器、称重数据处理器、重量显示器、打印设备等组成。其中称重压力传感器、前端信号放大器在室外桥秤下,称重数据处理器、重量显示器、打印设备在室内。工作原理是:系统接通220V交流工作电源后,电子吊秤衡器系统清零,称重数据处理器送出励磁信号通过前端放大处理到压力传感器,当车载货物经过或停在桥秤上时,压力传感器送出毫安级的模拟信号回前端放大器,信号放大后再送回室内称重数据处理器处理换算成相应重量显示,需要打印时,通过打印机输出。电子吊秤秤使用220V50Hz交流市电,信号处理部分弱电设备的工作电压一般在5～18V,工作电流多为毫安级;两根励磁信号线、两条反馈信号线、两条测量信号线共6根数据信号线。根据厂家设备要求,系统接地电阻应<4Ω。
