德国balticFuelCells燃料电池测试夹具
- 德国balticFuelCells燃料电池测试夹具
介绍：
德国balticFuelCells GmbH是2006年6月在德国什未林组建的技术研究所，位于什未林的氢燃料电池中心科技园区；并参与德国区域氢技术基础设施项目，同时与一些大学进行合作；研究重点是燃料电池和燃料电池组件的开发和生产，从单元内部组件到可再生能源领域内的完整系统，如MEAs、CCMs、GDLs、基于氢的能量储存等；燃料电池的快速连接夹具是专门为实验室设计的，满足在电池制造流水线上质量保证的强烈要求；QCF是一种革命性的测试装置，它具有主动控制压力和温度的功能，直接影响到电池活性区域的性能。

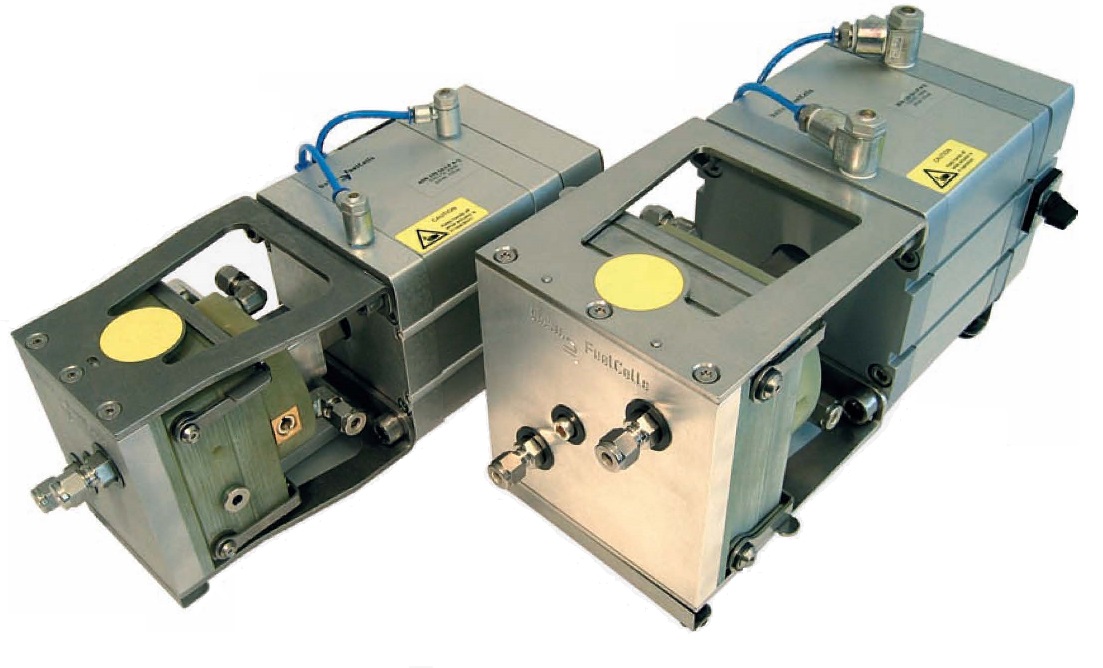

QCF25和QCF50型快速连接夹具-燃料电池的测试设备
⇒ 电池组件的性能测试
⇒ 测试质量保证
⇒ 重复性高
⇒ 快速和简单的组装
⇒ 更换电池组件无需工具
⇒ 大大提高效率
应用：
QCF是燃料电池研究开发中的宝贵工具，也是电池质量保证的强烈要求，各种PEM燃料电池内部组件，如膜，电极和CCMs, MEAs,GLDs 等在使用QCF后很容易检测，可再现测试条件，直接通过气压传动装置对燃料电池活动区域（25cm2、50cm2）的接触压力进行调节；既提供标准设计的型号，也可以定制，除了FC25/100，FC50/125 基本款，QCF作为不同燃料电池领域，也可以提供根据客户具体需求定制的解决方案。
专利技术：
◆ 由一个支撑架和一个夹具组成
◆ 支撑架通过一个气压传动装置并作用在电池夹具上
◆ 一个移动的单极板能够控制内部电池上的压缩力
◆ 专利号：EP 183936438, US2007/0275287A1, WO 2006/056195A1
杰出性能：
● 通过确定有效面积上的最佳接触压力来确定最大功率密度
● 连续可调的接触压力保证充分、可重复性的测试条件
● 通过自动调节活塞和特殊密封装置，使内部燃料电池元件增厚
● 不需要用软管接头和电线来更换电池
● 高度舒适的操作和方便快速组装电池夹具
● 快速拔插和自动装配连接插头，节省时间
● 更换内部元件，快速简便的夹紧装置，不需要精密的工具
● 结构设计用于质量保证和满足实验室环境领域的强大需求
特点：
1. 夹具拆卸容易
2. 不需要工具更换电池内部组件，通过快速钳夹来组装电池夹具
3. 将电池夹具安装到装置中，对活动燃料电池区域施加压力测试
4. QCF与其它立式电池环境测试系统完全配套连接
5. 电池固定装置易于样品的集成化，如MEAs，CCMs，GDLs，GDEs等
可选附件：
◎ CMD压缩测量装置
◎ CSL电流分布测量
◎ DHRE_Pt参比电极阻抗测量
◎ TCU温度控制装置
◎ HSE阳极板上的湿度传感器
◎ 流场/流程图定制
◎ 循环液体加热/冷却
◎ 质量保证的完整解决方案
◎ MEAs/CCMs/GDEs
QCF定制设计：
针对客户需求的个性测试解决方案，对电池测试进行个性化设计，包含PEM燃料电池、水电解、金属电池的应用，不同形状、尺寸大小，温度，氢气、甲醇、重整油、乙醇燃料、压力、不同材料的流场，各种湿度、电流分布、压力传感器等特殊的设计和集成，提供快速连接装置的创新解决方案。
⇒ 225cm2大型活动区域
⇒ 4个湿度传感器的气体介质分析
⇒ 将液体注入流型的带调节阀电池夹具
⇒ 小型电池堆测试
⇒ 集成设计电极和镀金的流场
⇒ 石墨/不锈钢/钛合金流场
⇒ -50/250℃低温/高温夹具
QCF12大电流密度燃料电池夹具-有效面积12cm2
⇒ 工作电流密度高达5 A/cm2
⇒ 冷却层与流场直接接触
⇒ 冷启动和深度冻结
⇒ 质量保证
⇒ 生产可重复性
⇒ 提高了生产率
最新版本的quickCONNECT测试单元在温度管理方面具有显着的改进；qCF 高效液体冷却系统可用于高电流密度下操作，而电池发热是最关键问题，与Fraunhofer ISE共同合作，将液体冷却层尽可能靠近流道，甚至接触石墨流道双极板，从电池中更有效地带走产生的热量；阴极气体出口与冷却液之间的温差达到很小，在5A / cm2和80℃下能实现1K左右；快速连接设计的所有优点被保留，例如活动区域上的接触压力可调节、自调节的单级活塞、无需拆卸工具的组件、样品厚度的独立性等功能，可以确保操作容易和最高的结果重现性。
冷却夹具设计概念：
◎ 通过确定有效区域上的最佳接触压力来确定最大功率密度
◎ 连续可调的接触压力确保了测试条件的完全可重复性
◎ 通过自调节活塞和特殊密封确保内部燃料电池部件的独立厚度
◎ 快速简便地夹紧/组装夹具组件，无需工具和夹具内部组件的精确交换
◎ 专为满足质量特殊保证和实验室环境的强大需求而设计
◎ 更换电池所需的膜片无需软管接头和电线
◎ 快速释放和自动插头节省了时间
技术参数：
● 重量: 6kg
● 活动区域: 12cm2
● 活塞直径:φ100mm
● 液体冷却：冷却/加热液体（需外配制冷循环装置）
● 温度调节：-20~150℃
● 冷却液和阴极气体出口温差: 1K@5A/cm2
● 最大压力: 2.5 N/mm2
● 气体压力装置：φ4mm; 电动五位二通阀
● 介质供应（燃料/空气）: φ6mm接头
● 连接加热单元: 不锈钢、镀金、氟橡胶密封胶
300W燃料电池堆
德国balticFuelCells GmbH提供300W功率燃料电池冷堆，液体冷却产生的热功率的是可以利用的；燃料电池堆可以在干燥或者一般环境下操作，整个系统简化，电池堆可用于多项应用，如电动车、环境监测以及UPS应用；300W PEM电池堆为系统集成商提供合格和可靠产品。
技术参数：
● 电压：15-30V 直流
● 功率：标准300W
● 电流：18A (正常电力）
● 工作温度：5-55℃
● 利用率：45%（在300W）
● 燃料介质： 99.9%氢和空气
● 氢气消耗量：4.5l/min
● 氢气进口压力：250-350mbar
● 电池片数量：30
● 连接口：1/4 ’’ 内螺纹
● 尺寸：175x85x95mm/1.7kg
300W燃料电池子系统SuSy300
SuSy 300燃料电池子系统是推进燃料电池技术商业化的一项创新步骤，其集成的外围组件和系统控制系统允许在没有专业知识的情况下轻松安装，在研发和制造用于大规模市场的燃料电池的基础上，SuSy 300 燃料电池子系统是节省时间和资金的最佳方案。
技术参数：
● 电压：16-21V 直流
● 功率：标准300W
● 电流：18A (正常电力）
● 利用率：45%（在300W）
● 燃料介质： 99.9%氢和空气
● 氢气进口压力：2-20bar
● 启动时间：<3秒
● 安全性：氢气压力和温度传感器
● 气体连接口：1/8 ’’ 内螺纹
● 控制接口：SUB-D9/RS-232
● 尺寸：244x155x180mm/3.9kg
500W燃料电池子系统SuSy500
SuSy 500燃料电池子系统是在SuSy 300上推出的最新型号，外观体积一样，但功率输出达到500W，其它性能和安全保护与SuSy 300保持一致。
技术参数：
● 电压：24-32V 直流
● 功率：标准500W
● 电流：18A (正常电力）
● 利用率：45%（在500W）
● 燃料介质： 99.9%氢和空气
● 氢气进口压力：2-20bar
● 启动时间：<3秒
● 安全性：氢气压力和温度传感器
● 气体连接口：1/8 ’’ 内螺纹
● 控制接口：SUB-D9/RS-232
● 尺寸：244x155x180mm/3.9kg
Electrum 1000W-备份电源
⇒ PEM燃料电池系统
⇒ 远程监控/服务
⇒ 可扩展个人电力需求
Electrum 1000W 燃料电池系统是备用电源的理想解决方案，能提供可靠的电源和高效系统；该系统的核心基于来自balticFuelCells的PEM燃料电池堆，并提供1KW的电功率输出；该模块采用封闭且坚固的外壳，优化的外形尺寸可轻松集成到19”系统中，Electrum 1000W使用完全集成的电源管理系统，允许客户在任何预定时间启用电池系统。
技术参数
1000-24 1000-48 1000-AC
电池类型 PEM电池堆
标准电压 24V DC 48V DC
电压范围 20.5~27.5V 直流电 40.5~55V 直流电 110~230V 交流电
电流 40A(正常电压） 20A (正常电压) 4.5A（230V）
操作温度 5~45℃
功率 1000W 45%
介质 氢气3.0干燥环境空气
氢气消耗 11sl/min
氢气入口压力 2-20bar
规格 482X244X500mm
净重 15kg 17kg 20kg
反应时间 即刻
可以通过软件进行远程监控和控制 集成在标准机架系统中
德国balticFuelCells氧化还原液流电池测试夹具
⇒ 100%重复性
⇒ 快速简单组装
⇒ 电解液无泄漏
⇒ 先进材料概念
⇒ 电极厚度可调节
（每边0-6mm可调节 ）
qCF RFB特别设计用于测试氧化还原液流电池组件，所有的内部元件：如薄膜和电极，都可以用快速、简单和可再生的方式进行评估。由于氧化还原液流电池的特殊需求，只有石墨和塑料材质能与液体电解质接触；基本结构的测试单元有不同厚度的镶嵌框架，允许测试的扩散层GDL物料厚度变化范围为2.5-6mm。
qcf-FC40RFB内部结构的压缩过程可以通过一个以中心为支撑的方式来调节，作为路径长度的相关函数；利用快速链接的原理：虎钳的力直接作用于活动区域，使测试条件完全能够再现。
技术参数-压缩系统：
● 重量：10kg
● 规格：300mmx300mmx230mm
● 温度调节：需外接循环水浴
● 温度范围： -6℃-60℃
● 元件连接：不锈钢/镀金材料
● 负载连接：6mm多触点连接插座
● 距离测量：数字测量卡尺
● 测量精度：0.01mm
● 距离调节：手动
技术参数-电极：
● 重量：3kg
● 规格：130mmx105mmx135mm
● 调节温度：-6℃-60℃
● 连接元件：不锈钢/镀金
● 活动面积：40cm2(52x77mm)
● 移动距离：每侧长度6mm
● 管线材质：PVC(聚氯乙烯)
可选附件：
◎ 电解液泵
◎ 电解液储罐
◎ 低电阻电缆线
◎ 循环制冷加热水浴
