珠海4030全自动光学影像仪厂家维修 诺云供

全自动影像仪软件系统：

影像测量仪软件适用于WINDOWS/XP操作系统；

提供彩色高品质影像；

可测量点、线、圆、距离、角度，计算真圆度、真直度、同心度等，并能实时产生检验报表；

可根据实际物体的摆放位置，在原有坐标系与实际位置不符时，可重新建立新坐标系并自动摆正；

图形及测量值可用WORD、EXCEL、DXF等格式自由输出；

具有影像寻边功能，可设定感应灵敏度和定焦精度，能有效避免视觉误差；

测量画面可储存成影像文件（JPG、BMP）或转至AUTOCAD中进行编辑；

可方便切换测量值的基本单位（mm或inch）；

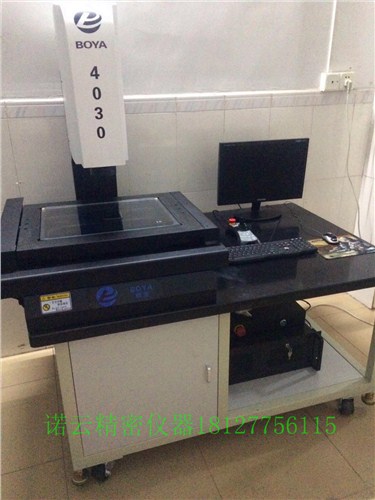

4030全自动影像仪规格参数

主机体尺寸（mm）：800*560*880

工作台面（mm）：560*460

玻璃台面（mm）：445*345

工作行程（mm）：400*300*150

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

X、Y轴线性精度：（3+L/200）μm

光学目镜：1X

放大倍数：20X-200X

变焦物镜倍率：0.7X-4.5X

物方视场：8.2mm-1.2mm/4.1mm-0.6mm

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：25KG

仪器重量(kg)：280

电源：220V(用电设备要求接地可靠)

全自动影像仪保养与维护：

1、仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。

2、仪器使用完毕，工作面应随时擦拭干净，比较好再罩上防尘套。

3、仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4、工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5、仪器LED光源使用寿命很长，但当有灯泡烧坏时，请通知厂商，由专业人员为您更换。

6、仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

7、软件已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。否则，会产生错误的测量结果。

8、仪器所有电气接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能，重则可能损坏系统。
