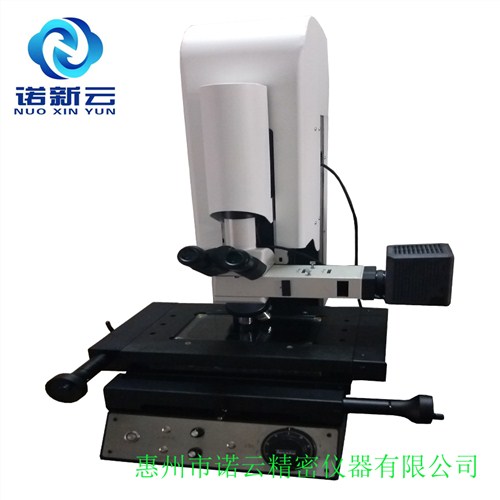

广州光学二次元影像仪二次元测量仪 诺云供

二次元影像测量仪软件提供线宽、弧度、倒角、孔距、平面度、位置度、形位公差等尺寸测量；提供对各种复杂工件的快速、高效率、精细测量。

影像测量仪结构优点简介

1、装配可调的光源系统，不仅观测到工件轮廓，而且对于不透明的工件的表面形状也可以测量。

2、使用冷光源系统，可以避免容易变形的工件在测量是因为热而变形所产生的误差。

3、工件可以随意放置。

4、仪器操作容易掌握。

5、测量方便，有基本的几何图元测量，只需要用鼠标操作。博亚影像测量仪采用VMA2.1软件，功能强大，操作简易；拥有灵活丰富的测功能以及强大的影像测量工具；有实用的构造功能；支持SPC输出及多种格式输出等，方便了广大客户的使用。

6、机器主体采用00级大理石（底座，立足，中板，上板）机器稳定不变形，精度高。（00级精度标准在3-6个微米）

7、Z轴装有配置系统，受力均匀磨损小精度好使用寿命长。

2010规格参数

主机体尺寸（mm）：620*460*880

工作台面（mm）：360*260

玻璃台面（mm）：245*145

工作行程（mm）：200*100*150

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

X、Y轴线性精度：（3+L/200）μm

光学目镜：1X

放大倍数：20X-200X

变焦物镜倍率：0.7X-4.5X

物方视场：8.2mm-1.2mm/4.1mm-0.6mm

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：20KG

仪器重量(kg)：180

电源：220V(用电设备要求接地可靠)
