2次元影像仪产品用途

2次元测量仪器的用途十分广-泛，其典型测量对象有：

测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等；

测量各种模具、量具的几何参数；

测量印刷电路板上的线条宽度、距离和元件焊装孔的尺寸和位置；

测量各种零件的二维形位误差。

二次元影像测量仪特点：

高精度花岗石底座、立柱，工作台保证用于极高的稳定性及刚性。

精密无牙传动、灵敏可靠、无背隙、并可快速移动。

两层工作台设计、精密级V型导轨，保证拥有极高的机械精度。

高品质光学镜头和高-分辨率CCD，确保拥有清晰的测量画面。

仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件可对测量绘图形进行处理及输出。

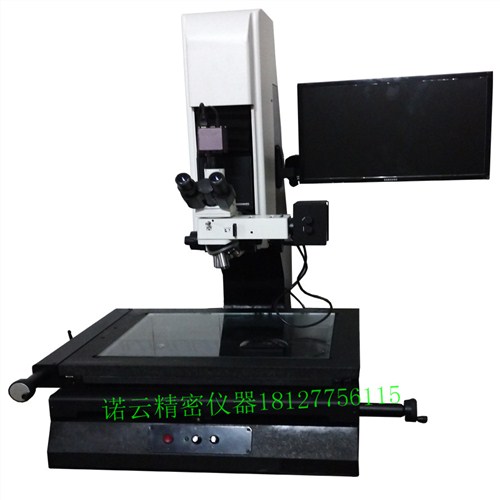

5040二次元影像仪规格参数

主机体尺寸（mm）：1120*840*1050

工作台面（mm）：700*600

玻璃台面（mm）：545*445

测量行程（mm）：500*400*250

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

X、Y轴线性精度：（3+L/200）μm

光学目镜：1X

放大倍数：20X-200X

变焦物镜倍率：0.7X-4.5X

物方视场：8.2mm-1.2mm/4.1mm-0.6mm

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：25KG

仪器重量(kg)：350

电源：220V(用电设备要求接地可靠)

二次元影像仪使用功能介绍:

测量功能

测量两点间的距离,测量点到线的距离,测量线到圆的距离

测两线平均距离,测两圆距离,测PIN中心距

测量斑点面积,十字线画点,十字线测两点距离

十字线测点线距,十字线画三点圆,十字线测两圆距

十字线直接画弧,十字线测角度,十字线测PIN距

十字线多点测圆

标注功能

该功能模块主要在图像测量区内对图形元素进行尺寸、数据及编号进行标注。

自动测绘

框选直线 框选圆 框选椭圆 框选弧

自动点选直线 自动点选画圆 自动点选画弧 自动点选画椭圆

框选点群 框选多圆 点选圆 线选点

形位公差：直线度 圆度 线轮廓度 平行度 垂直度 倾斜度

SPC功能：统计制程管制功能，主要是对测量的数据进行同步分析，以便检测人员或品质部门掌握产品的品质现况。

惠州市诺云精密仪器有限公司是专业生产二次元测量仪，2,5次元，三次元测量仪，全自动影像测量仪的厂家，维修定制各式光学测量仪。配置高价格低保修长，欢迎咨询。
