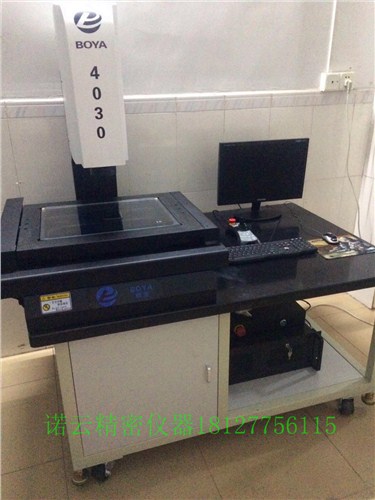

佛山4030全自动光学影像仪2.5次元影像仪厂家 诺云供

惠州市诺云精密仪器有限公司是专业生产二次元测量仪，2,5次元，三次元测量仪，全自动影像测量仪的厂家，维修定制各式光学测量仪。配置高价格低保修长，欢迎咨询。

全自动光学影像仪特点：

高精度花岗石底座、立柱，工作台保证用于极高的稳定性及刚性。

精密无牙传动、灵敏可靠、无背隙、并可快速移动。

两层工作台设计、精密级V型导轨，保证拥有极高的机械精度。

高品质光学镜头和高分辨率CCD，确保拥有清晰的测量画面。

仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件可对测量绘图形进行处理及输出。

4030全自动光学影像仪规格参数

主机体尺寸（mm）：800*560*880

工作台面（mm）：560*460

玻璃台面（mm）：445*345

工作行程（mm）：400*300*150

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

X、Y轴线性精度：（3+L/200）μm

光学目镜：1X

放大倍数：20X-200X

变焦物镜倍率：0.7X-4.5X

物方视场：8.2mm-1.2mm/4.1mm-0.6mm

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：25KG

仪器重量(kg)：280

电源：220V(用电设备要求接地可靠)

全自动光学影像仪软件功能

测量功能

测量两点间的距离,测量点到线的距离,测量线到圆的距离

测两线平均距离,测两圆距离,测PIN中心距

测量斑点面积,十字线画点,十字线测两点距离

十字线测点线距,十字线画三点圆,十字线测两圆距

十字线直接画弧,十字线测角度,十字线测PIN距

十字线多点测圆

标注功能

该功能模块主要在图像测量区内对图形元素进行尺寸、数据及编号进行标注。

自动测绘

框选直线 框选圆 框选椭圆 框选弧

自动点选直线 自动点选画圆 自动点选画弧 自动点选画椭圆

框选点群 框选多圆 点选圆 线选点

形位公差：直线度 圆度 线轮廓度 平行度 垂直度 倾斜度

SPC功能：统计制程管制功能，主要是对测量的数据进行同步分析，以便检测人员或品质部门掌握产品的品质现况。
