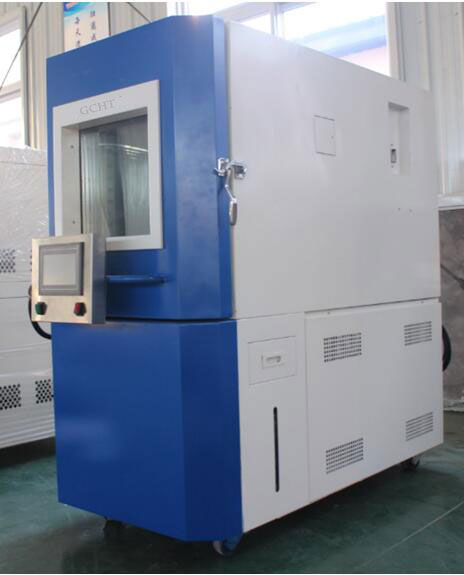

- 1.1产品概况 本试验室可用于确定电子产品、组件、材料等在高湿、低湿、恒定湿热、温度循环变化、湿度表面产生凝露的湿热等条件下使用和储存的适应性。 本试验室采用日前最合理的结构和稳定可靠的控制方式，使其具有外型美观，操作简便，安全、湿湿度控制精度高，是做好低湿试验、恒温恒湿试验、交变湿热验的理想设备。 1.2 产品优势和技术特点 1.2.1、利用多路、环保节能（低噪音）的机械压缩制冷系统。 该设备所有的材料、零件、部件、原料等无论是国产或进口均采用环保产品；根据机械压缩制冷特性，采用双级多路主旁路系统，多路主路、旁路可根据不同的工作状况自适应选择启用，整个控制由智能控制系统根据工况实现自动实现，改变了传统的用温控器控制加热器抵消制冷量的方式 去控制冷量。从而达到节能的效果，不仅能耗只占同类产品的80%。也减轻了制冷压空机的运行负载，减少设备的振动及噪音，提调控制精度。为更好达到节能的效果，同时采用变频技术，使制冷压缩机的制冷输出适应试验室各种不同温度变化速率要求，同时控制使用损耗功率达到节能效果。在整个结构以及机械工作过程中的不同地方使用吸音、消音方式减少整个设备噪音。 1.2.2、自主开发的多路、多级节流系统（制冷系统）。 本设备的制冷系统根据系统不同工况设计不同的毛细主路、旁路、通过智通控制系统根据工况自动控制，自动调节的毛细管节流系统，保证流量大小可调，达到了温度变化的目的，而且温度场变化均匀，温度波动极小。 1.2.3、应用宽带压迫平衡调温系统，通过快速收敛的PID自适应算法实现温度的快速控制。 运用温度调和室，静压腔再加上离心风叶的强迫式风管系统，保证冷热充分的交换并均匀的通过顶部孔板均匀送风传送到工作室（实验区域）的每个空间，达到温度的均匀性；为实现温度的快速收敛，我公司与韩国三元公司合作开发了专用的、适用于本公司的PID自适应算法，该控制方式在控制过程中根据温度情况不断修正控制，达到收剑快，温度过冲小，稳定性高的控制目的。 1.2.4、实现远程可视化控制。 该设备配置人机管理界面，触模式自动化控制系统，实现自动控制；同时通过RS485通讯界面实现与远程计算机的连接，实现网络管理，远程监控。整个系统通过图形化界面，控制管理简单快速，故障自动提示，图形化提示故障节能并提出解决方法，指导用户快速排障。设备主要功能： 该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、车辆、金属、电子产品、各种电子元气件在高低温或湿热环境下、检验其各性能项指标.及质量管理之用可程序恒温恒湿实验机性能指标及各系统组成 型号 GC-HH-1000G 试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存 容积、重量和尺寸 标称内容积 1000 L 内箱有效尺寸 1000×1000×1000（mm） W×H×D 外形空间 约1500×1870×1500（mm） W×H×D 重量 约500㎏ 功率、电流和供电电源 最大功率 约13KW 最大电流 约22A 供电条件 和电源 AC380V三相四线制+保护接地N；电压允许波动范围10%； 频率允许波动范围50±0.5ＨZ；TN-S方式供电或TT方式供电 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本，设备使用箱内放置通电试料时，试料电源请使用外加电源，不得直接使用本机电源； 性能指标 使用环境条件 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下测得的数值。 温湿度范围 温度范围：-70～+150℃ 湿度范围：20～98%RH（如图） 控制精度 温度分辨率：0.01℃ 湿度分辨率：0.1%RH 温度偏差： ±1.5℃ 湿度偏差： ±2%RH 温度均匀度：≤2℃ 湿度均匀度：≤3%RH 温度波动度：±0.5℃ 湿度波动度：± 2%RH 升降温速率 +25℃→+150℃≤35 min +25℃→-70℃ ≤80 min 注：每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源热负载 注：以上性能指标是在环境温度为+25℃、相对湿度≤85％、无试样条件下测得的数值。 执行标准及试验满足条件 1. GB/T2423.22－2002 试验N 温度变化试验方法 2. GB/T2423.3-93(IEC68-2-3) 试验Ca:恒定湿热试验方法 3. GB/T2423.4-93(IEC68-2-30) 试验Db:交变湿热试验方法 4. GJB150.3－86 高温试验方法 5 GJB150.4－86 低温试验方法 6. GJB150.9-93 湿热试验方法 7. GB2423.1-2008/IEC6008-2-1-2007电工电子产品环境试验第2部分：试验方法 试验A：低温 8. GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温 9. G/BT 2423.4-2008/IEC6008-2-30:2005交变湿热方法 10. GB/T5170.18-2005电工电子产品环境试验设备基本参数检定方法温度/湿度组合循环试验设备 11. GB/T10586-2006湿热试验箱技术条件 12．GB/T 10589-2008 低温试验箱技术条件 检验 整机试验室：工厂具有整机恒温试验室，箱体在不同环境温度下进行测试。 结构特征 箱体结构 内箱材质：304#不锈钢 1.2mm厚 外箱材质：304#不锈钢 1.0mm厚或（冷轧钢板1.2mm厚烤漆处理，可选） 保温材质：聚氨酯发泡胶 100mm厚 控制箱和测试箱为整体式 空气调节通道 内置空气间、循环风道及不锈钢循环风机，通过顶部背叶窗及散流器，风均匀的从顶部吹出，将调和室中调和好的温度、湿度散发到测试空间，从而达到均匀的控制温湿度的目的 箱门 单开门 防爆把手 防凝露电热装置 真空自动除雾透明视窗 视窗照明灯 引线测试孔 开Φ50mm的测试孔，可两侧开孔，并附上相应保温隔热配件及专用的密封软塞 观察窗 1.试验室大门上设有1块； 视窗可视范围：W300*H450mm的导电膜防爆防雾防霜钢化玻璃观察窗 2.同时具备导电膜防爆、防雾、防霜钢化玻璃观察窗，特殊定制。 控制面板 TEMI880型液晶触摸式可编程控制器 照明灯开关、总电源开关、RS-232通讯界面 机械室 制冷机组、排风机、排水装置、可调背叶窗、水蒸气出口 测试物料架 采用304#不锈钢冲孔折弯成网状，使用方便，物料架间间距可调节，标准配置两块 配电控制柜 总电源断路器、控制器、配电板、散热风机、超温保护器 加热系统 采用鳞片散热式加热管 P.I.D控制加热从而达到温度平衡 加湿除湿系统 采用外加湿方式，压缩机启动除湿，P.I.D控制加湿量达到所需要的湿度 补水系统 自制PVC加大水箱，水泵提升自动供水，循环过滤回收 制冷系统 制冷原理 制冷方式 为了保证试验室降温速率和最低温度的要求，本试验室采用一套二元复式制冷系统，复迭式系统包括一个高温级制冷循环和一个低温级制冷循环，热量交换通过蒸发冷凝器实现 制冷压缩机 采用欧洲进口法国泰康全封闭式压缩机 冷却方式 风冷式鳞片式冷凝器，循环风机散热 蒸发器 翅片管式换热器 蒸发冷凝器 采用高温铜钎焊的版式换热器，具有表面积小，自身能量损失小，换热效率高 节流装置 热力膨胀阀、毛细管 全进口制冷配件
