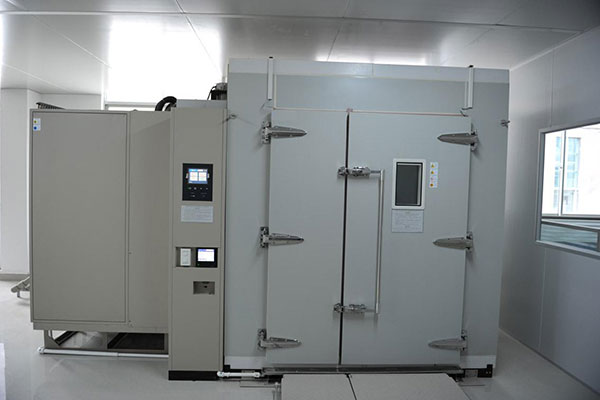

- 一、设备主要功能： 功能说明： 此风淋试验室根据军工标准，模拟大自然室外之淋雨或大风暴雨的恶劣气候条件，主要针对军工仪器产品进行环境适应性预测试。 本 试 验 适用于产品在运输、贮存或使用期间可能遭受不同的环境温度下冲水，这些水来源于大暴雨、风吹大雨、洒水系统、车轮溅水、冲水或猛烈海浪等条件下检验其产品性能指针及质量管理用。军标暴风雨试验机性能指针及各系统组成 型号 GC-JBLY-1200 试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存 容积、重量和尺寸 标称内容积 12立方 针孔间距 20×20 （单位：mm） 滴雨盘尺寸 1000×1000 （单位：mm） 工作室内尺寸 约W2000×D1300×H4150 （单位：mm） 外形尺寸 约W5900×D2250×H4480（最高处） （单位：mm）； 依据用户场地进行规划，详见布局示意图 箱体结构 试验室墙体：厚100mm,冷库保温板材质，内贴不锈钢防锈材质，可现场安装结构 风道口尺寸约：1000mm*1000mm 试验室门：双扇门，门洞尺寸宽1500mm*高2500m 透明观察窗：2个，嵌装在门体上，0.75*1m 外形图（参考） 重量 1350㎏ 工作噪音 ≤75db在机台正前方离机台1米并离地面1.2米处测量 最大功率 55 KW 最大电流 68 A 试样电源 （此项为选购） 1、配置DC12V 24V 36V 20A直流电源 2、预留可通电接口端子，客户自行配置 3、在试验箱内安装防水插座，供电为AC 220V 20A 供电条件 和电源 AC220V单相R 、N +保护接地；电压允许波动范围10%； 频率允许波动范围50±0.5ＨZ；TN-S方式供电或TT方式供电 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本，设备使用箱内放置通电试料时，试料电源请使用外加电源，不得直接使用本机电源； 执行标准 JJF17-2012 淋雨试验设备校准规范 性能指针 程序Ⅰ---降雨和吹雨试验的技术参数和要求（淋雨试验） 1.雨滴直径范围0.5～4.5 mm，喷嘴直径为￠0.4mm, 滴水孔间距：20mm×20mm，喷头设计能使水成滴状。针嘴雨水分配器：有效滴水面积1000 ×1000mm，约2000个针孔，喷嘴的压力≥276kpa，140或280L/m2/h，可调节小于等于500L。 2.风速范围：伴随的风速能从几乎无风变到极高的风速（0～18m/s），误差:±5%，风源相对于试验样品的方向，应能使雨从水平方向变到45°角而均匀地对试验样品一侧面吹打； 3.降雨强度：6～20cm/小时（1-3.3mm/min可调节，通过调节变频器频率控制流量），可调节和设定，连续降雨时间≥2 小时； 4.淋雨时间：在0～1440min内自由设定并自动控制，可进行周期循环； 5.试品加热范围：在每个淋雨周期开始时使试件温度加热到高于雨水的温度10℃±2℃； 5.试验时试件可以以1～16rpm/min可调的转速转动。 程序Ⅱ---强化试验的技术参数和要求（防水性试验） 1.喷嘴的压力≥276kpa,雨滴直径为0.5～4.5mm；试样在每≤0.56m2接收淋雨的表面范围内，至少安装有一个喷嘴在离试验样品的表面48mm； 2.喷头安装在旋转台上的样品的后面和顶面，每面各安装有2排2列4个喷嘴组成方格喷淋网阵，顶部安装有2排2列4个喷嘴组成方格喷淋网阵，喷嘴间隔710×710mm，喷嘴为全圆形喷雾型，采用螺纹连接可拆卸，喷射角度约60°；喷嘴的喷孔直径为1.0mm； 3.供水方式：水泵连续供水； 程序Ⅲ---滴雨试验的技术参数和要求（滴水试验） 1.雨滴直径范围0.5～4.5 mm，滴水孔间距：20mm。能保证流量为280+30L/m2·h和试验时间为≥15min的蓄水、滴雨量； 2.滴水盘面积：1000×1000mm，滴水盘高度可调节、可控； 3.雨滴能均匀地降落，使试验台面上的样品所有上表面同时受到水滴的作用； 4.滴水盘高度可调; 5.供水：水泵连续供水，变频控制。 使用环境条件 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下测得的数值。 试验温度 （RT+10℃）～+55℃ 试验前调节工作室温度至：水温+10℃(最高到+55℃) 风机系统 风源采用轴流风机,风机系统包括变频电机、联轴器、主轴、轴承座、风叶、风筒及导风叶片，叶片采用铝合金材料，主轴采用SUS不锈钢，电机绝缘等级IP65，全压700Pa。 采用库板房隔间方式对风机单独密封，隔音降噪。具有水温温度和室温显示，并具有室内加温装置，保证在样品温度高于水温10℃时，方可进行淋雨试验。 降雨吹雨装置 降雨吹雨装置安装在箱体的降雨吹雨通道的上部；降雨试验由积水箱通过增压泵提供水源；整个降雨系统可依据不同时间、淋雨强度设置，由全中文液晶触摸显示屏控制器全自动控制降雨。 滴水箱有效滴水面积：1000×1000mm，针孔与针孔之间间距离： 20×20mm，滴水箱的材料为防锈材料，喷头便于更换。 降雨喷头 在工作室顶部左右布置支架分别安装降雨、防水喷嘴，可拆卸；降雨喷头选用优质淋雨喷嘴，在降雨范围内保证相同降雨当量的情况下均匀布置淋雨喷头。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，可调节喷水方向，使射出的水滴均匀，流量充足。 风速 0～18m/s风源相对于试验样品的方向，能使雨从水平方向变到45°角。 降雨强度 1.7mm/min可调节和设定
