®概述
GN19-12型户内高压隔离开关系高压开关设备,用于额定电压12KV,交流50Hz及以下电力系统中,配用CS6-1型人力操作机构,作为 在有电压而无负载的情况下,分合电路之用,亦有派生产品防污型,高原型的和加装带电显示装置等。
本系隔离开关配用CS6-1型人力操作机构(带面板的隔离开关为自带连体操作机构)。

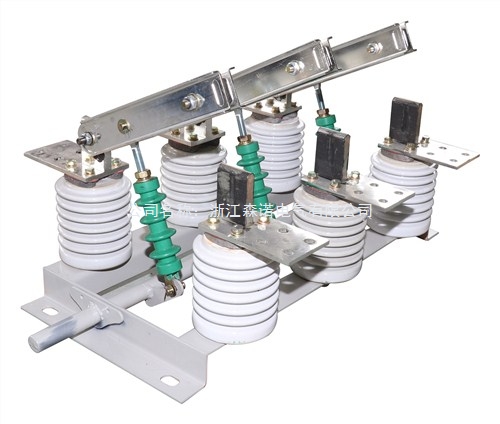

本系列隔离开关为三极型,由底架、转轴、及杠杆、瓷支柱绝缘子、闸刀及接线板等部分组成。转轴安置在底架上,其上焊有三对杠 杆,杠杆通过拉杆瓷绝缘子与闸刀项链。转轴伸出底架,其任何一段均可与操作机构相连。C型为穿墙式。其中C1表示转动在穿墙侧;C2 表示开断在穿墙侧;C3表示两侧均在穿墙侧。
©正常使用条件
♦海拔不超过1000m;
♦周围空气温度:-25乜~+40乜;
♦周围环境相对湿度:日平均值不大于95%月平均值不大于90%;
♦地震裂度不超过8度;
项目 |
单位 |
参数 |
额定电压 |
KV |
12 |
对地 |
KV |
42 |
断口 |
KV |
48 |
对地 雷电冲击耐受电压(峰值) 才 断口 |
KV |
75 |
|
KV |
85 |
额定频率 |
HZ |
50 |
额定电流 |
A |
400 630 1000 1250 |
额定短时耐受电流 |
KA |
16 20 16 20 25 20 25 31.5 |
额定峰值耐受电流 |
KA |
40 50 40 50 63 50 63 80 |
额定短时耐受电流持续时间主刀/地刀 |
s |
4/2 |
爬电距离 |
mm |
300〜380 |
机械寿命 |
次 |
2000 |
