销售深圳锡膏激光点焊接机排名 激光器焊锡机参数紫宸供

  • 这真不是您需要的产品?
  • 品  牌:
  • 紫宸
  • 主要规格:
  • 一级
  • 用  途:

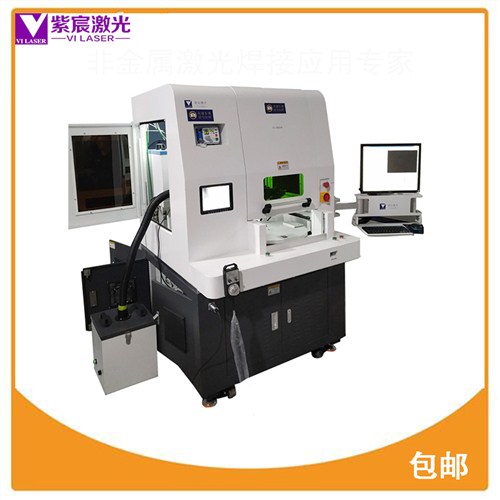

    • 自动点锡膏激光焊接机(型号VG810R)



      一,设备技术参数

      序号

      项目

      参数

      1

      机台尺寸(长宽高)

      约1050*1000*1700(mm)可定制

      2

      外部输入电源,功率

      AC220V / 50&60Hz,约2.5KW

      3

      XYZ轴行程

      200mm*100mm*100mm(可定制)

      4

      DD马达

      四工位 90°/360°旋转

      5

      XYZ轴重复定位精度

      ±0.02mm

      6

      转盘重复精度

      ±0.02mm

      7

      控制方式

      PC控制

      8

      软件系统

      自主研发

      9

      显示方式

      19寸液晶显示器

      10

      I/O通讯接口/网口

      RS232/以太网

      11

      工作环境温度,湿度

      5~40℃;20~90%

      12

      激光器比较大输出功率

      100W (可定制)

      13

      激光器脉冲宽度

      0.5 nm   +

      14

      激光波长

      940nm


      二,设备简介

      1. 带温度反馈半导体激光焊接系统;

          采用红外半导体激光模块,激光功率可选;温度反馈的功能可对焊接进行温度控制,可以对直径 1MM 的微小区域进行温度控制,温度精度为 10度,可以充分把握焊接效果和避免焊接工件受损。

      2. 精密工作台:

         采用高精密的XYZ三轴工作台,定位精度正负 0.02mm.,保证批量生产稳定性和一致性。

      3. 送焊锡机构:

      高精度送焊锡膏机构,通过程序可以控制送焊锡膏的适量,致以来控制焊点的大小。

       4. 视觉定位系统:

       高清晰CCD,采用全视觉多相机定位系统,360 度智能识别定位;自定义焊接轨迹,可满足不同形状要求,并可对 X-Y-Z 每条运动轨迹路线进行任意编程。

      5,可加高精度测高模块。


      ,应用行业

          该设备整机性能稳定,体积小,功耗低。可焊多种非金属材料。广泛应用:

          光通讯模块与器件,摄像头模组,VCM音圈马达,连接器,手机通讯,精密医疗器械,PCB电路板,喇叭,RF天线等。
