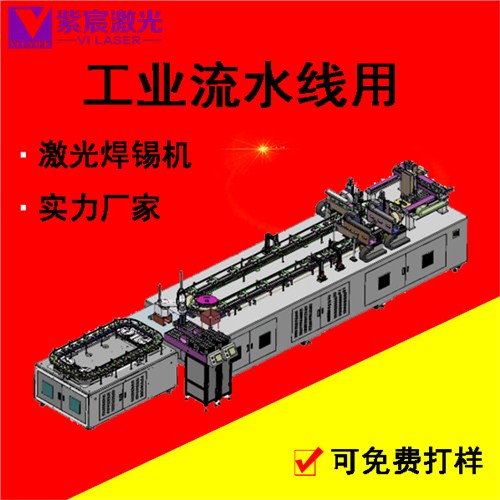

紫宸激光公司拥有强大的技术团队,可根据客户需求,非标定制相关设备。包括与焊接相关的流水线及自动上下料系统,视觉自动对位,自动组装,焊后检测等等,可实现过程无人化操作。
1、产品参数:
激光功率:200W(可选)
运动控制:PLC/PC
定位方式;CCD定位
重复精度:±0.02mm
传送方式:定制流水线
焊接方式:锡丝/锡膏...
焊接范围:300*300mm
焊接效率:约1s/point
电源要求:AC220V 50Hz
承接组装、包装及焊接相关的非标自动化线
与传统焊接工艺的对比
焊接工艺 |
激光锡焊 |
烙铁焊接 |
热板/超声波焊接 |
焊接方式 |
非接触式 |
接触式焊接 |
接触式焊接,灵活性低 |
灵活性 |
高 |
一般 |
低 |
适用范围 |
可适用于最小焊盘0.2mm,最小焊盘边距0.12mm的产品,治具设计灵活 |
适用于焊盘大,间距大的产品 |
需要专用治具,通用性低 |
焊接效率 |
高,比烙铁焊接快20%以上 |
一般 |
一般 |
焊接品质 |
焊点圆润饱满,稳定,一致性好 |
焊点粗大,一致性差 |
易变形、易脆裂 |
洁净性 |
焊后免清洗,对环境无污染 |
锡渣残留,易污染 |
锡渣残留,易污染 |
能耗耗材 |
无耗材、能耗低 |
频繁更换大量耗材(如烙铁头) |
需更换大量耗材,人力物力消耗大 |
安全性 |
防护罩、光栅等保护,无持续热量,安全性高 |
一般为敞开式,安全保护差 |
热量大,冲击性大 |
功能性 |
同轴监控、温控、焊后检测、测高、自动上下料等功能丰富强大 |
功能单一 |
功能单一 |
2、应用行业及客户样品效果图
该设备整机性能稳定,可焊多种非金属材料。普遍应用:光通讯模块与器件,摄像头模组,VCM音圈马达,连接器,手机通讯,精密医疗器械,PCB电路板,喇叭,RF天线,仪器仪表,3C数码等等。
