一、节能方案设计(欧美先进技术)

 近二十年来，世界能源结构发生了巨大的变化，节能减排成为当前中国乃至世界能源工作的中心议题。随着新能源的开发使用，石油、天然气、电能已经成为工业供热的主要能源。节能由倡导转向指令；企业节能，势在必行，迫在眉睫。作为能源主体的锅炉能耗，是评测企业运行绩效的主要标志。企业生产过程的连续运行，对能耗成本控制已经到了刻不容缓的时刻，因为高能耗每天在吞噬着经营利润。同时，高能耗产生的高污染，正在破坏着我们赖以生存的环境，保护环境更需要降耗减排。

1.1蒸汽锅炉综合节能方案

采用燃料活化共振节能器+烟气余热冷凝回收利用实现对锅炉的综合节能改造。

1.2节能原理阐述

1.2.1天然气活化共振节能器-节能原理

  天然气主要成分为甲烷（CH4）,是由4个氢原子和1个碳原子构成，形成后的分子为偏负中性。

在甲烷和氧气燃烧的过程中，化学反应后的终端产物为二氧化碳（CO2）和水（H2O），CH4+2O2=

CO2+2H2O。在甲烷分子氧化的过程中，氢原子是相当先燃烧的，当氢原子燃烧完成后碳原子才开始氧

化，该燃烧过程最终产物二氧化碳和水，属于完全燃烧。而碳原子外围由二层电子组成，在电子层

的保护下，普通的燃烧条件中碳氧反应并不激烈，最终产物中二氧化碳和一氧化碳各占一定的比例。

【节能工作原理】

  本设备采用了活化共振合金材料，共振累加之后的能量高，且渗透力强，使流经的碳氢燃料分

子产生活化共振，能和氧气进行充分接触，提高燃烧效率。理论依据如下：

①活化共振后碳氢燃料里的氢原子改变了电子旋转方式，由逆氢转为正氢，正氢较为活跃，使得和

氧气的结合力增强，燃烧效率提高

②活化共振后碳氢燃料里的氢原子由负电变为带正电，因而吸引更多氧，燃烧效率提高。

③碳氢燃料会自然形成类似葡萄串的群组，化学上称为聚合。当氧气和这类群组结合的时候，

只有外围的分子群燃烧，而内层的分子群无法接触到氧气，其结果是燃料会以一氧化碳和其

他碳氢化合物的形态排放出来。而这类碳氢燃料群组分子团经过活化共振后，分子团变小变

散，受氧面积增加，燃烧效率提高。

【产品优势】--核心部件-美国进口

1.节省燃气3-5%或更高

2.除初期投资外没有其他任何运行成本

3.设备工作无人操作，性能稳定，节能***

4.性价比高，投资回收期低于24个月

5.烟气排放中一氧化碳（CO）含量降低25%~95%

6.烟气排放中碳氢化物（HC）含量降低14%~75%

7.烟气排放中氮氧化物（NOx）含量降低5~50%

8.免除喷嘴的积碳清洗,延长喷嘴寿命

1.2.2烟气余热回收节能冷凝器-节能原理

  普通的燃气锅炉，烟温排放温度在160-260℃。大量的显热和潜热被排放到大气层，不仅破坏生态，而且

造成高能耗，降低锅炉的热效率，提高运行费用。

  在排烟温度较高时，水蒸汽不能冷凝放出热量，随烟气排放，热量被浪费。同时，高温烟气也带走大量显

热，一起形成较大的排烟损失。每1NM3天然气燃烧后可以产生1.55KG水蒸汽，具有可观的汽化潜热，大约为

3700KJ，占天然气的低位发热量的10%左右。

  燃烧排烟是非冷凝式燃气锅炉和其他燃烧设备的主要热损失之一，回收利用排烟余热、降低排烟温度是提高

锅炉热效率的重要途径之一。

  为了减少燃气锅炉热损失、提高燃料利用率、节约能源，在燃气锅炉尾部设置烟气冷凝换热器，将锅炉排烟

温度降到足够低的水平，烟气中呈过热状态的水蒸汽就会凝结，通过热交换吸收排烟中的物理显热和水蒸汽凝结

所释放的潜热加以利用。

  加装“冷凝型燃气锅炉节能器”，可以有效回收烟气中的显热和潜热（冷凝水回收）。通过节能器，在降低

排烟温度的同时，提升锅炉循环水（补水）的温度，使其从原来的常温（如20℃左右）升高至50℃—80℃再进入

锅筒，从而实现燃气耗量的降低。

【产品优势】--欧洲技术及工艺

1.专用换热材质和独特结构设计，燃料节省率可达8-15％

2.热交换系统采用连续循环换热，换热效率高；

3.耐腐蚀能力强；

4.逆流垂直布置，自清洁排放冷凝水；

5.减少二氧化硫和氮氧化物的排放。

1.3【锅炉节能相关法规】

  2010年8月30日***质检总局颁布了TSG G0002-2010《锅炉节能技术监督管理规程》，本规程依据《特种设备

安全监察条例》、《高耗能特种设备节能监督管理办法》的规定，对锅炉设计、制造、安装、改造、维修和使用等

环节的节能工作提出了明确要求，对规范锅炉节能工作具有重要意义。

一些重要条款摘录如下：

第八条：锅炉排烟温度设计应当综合考虑锅炉的安全性和经济性，并且符合以下要求：

（一）额定蒸发量小于1t/h的蒸汽锅炉，不高于230℃

（二）额定蒸发量小于0.7MW的蒸汽锅炉，不高于180℃

（三）额定蒸发量大于或者等于1t/h的蒸汽锅炉和额定热功率大于或者等于0.7MW的热水锅炉，不高于170℃

（四）额定热功率小于或者等于1.4MW的有机热载体锅炉，不高于进口介质温度50℃

（五）额定热功率大于1.4MW的有机热载体锅炉，不高于170℃

第二十三条：以天然气为燃料的锅炉，宜采用半冷凝或者全冷凝尾部热交换装置，回收烟气中的热量。

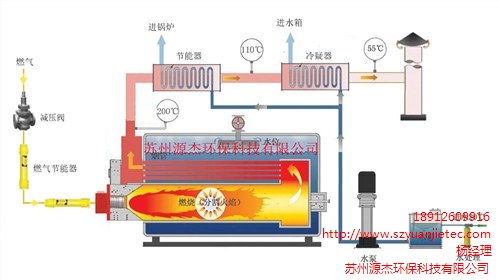

1.4锅炉综合节能改造示意图：

二、节能计量统计

2.1天然气活化共振节能器-计量统计表

2.2烟气余热回收节能冷凝器-计量统计表

2.3锅炉综合节能量计算

2.4锅炉综合节能效益

2.5成功案例
