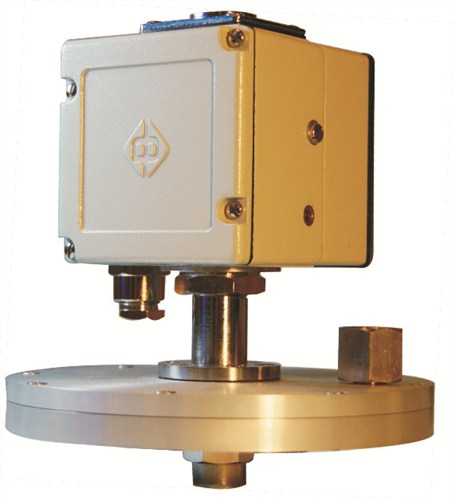

介绍上海压力控制器分类 中和供

高压压力控制器和低压压力控制器

1动作原理

高压压力控制器和低压压力控制器的作用原理相同。当波纹管内压力升高，其值高于主调弹簧调定值时，波纹管伸长或缩短(波纹管外部受压型为缩短，内部受压型为伸长)，推动摆杆，拨动触点，切断电源，起高压保护作用。压力过低时若切断电源，起低压保护作用。下面以高压压力控制器为例，介绍控制压力范围。设压力为P1时触点通，压力为P时触点断，其工作压差范围为P～P1。

压力高时，触点断，当压力下降到P1点时，触点通。而压力又上升到P点时，触点又断开。低压压力控制器的动作与此相反。

2工作压差

工作压差是指触点通、断之间的工作压力间隔。若高压控制器断开压力定为14kg，工作压差定为2kg，即当压力超过14kg时控制器断开；压力低于12kg时控制器接通。缩小工作压差，可提高控制精度。但不可调得太小，否则会频繁动作。控制器触点动作应灵活，要瞬间通和断，否则会产生火花放电，烧坏触点。

3结构与调整

当输入波纹管的压力增大时，波纹管底板移动(移动量由压力与弹簧力之差决定)，带动摆杆，控制触点动作。需要调整压力控制范围时，把压力调节螺丝逆时针/顺时针旋转，配合万用表来调整自己设定的压力。
