- 供应温州实验室小型多功能提取浓缩机组厂家天汇供
一、设备用途及概述小型多功能提取浓缩机组,电加热多功能提取浓缩机组,中药提取浓缩设备,中药提取罐应用概述天汇机械-我公司在该领域潜心研究反复设计改造而最终成型的产品，该产品适用于医药保健、植物、生物制药、色素、食品饮料、化工等行业的常压、微压、水煎、湿浸、温浸、热回流强行循坏、渗透、植物精油、芳香油成分的提取浓缩及有机溶剂的回收浓缩等多种工艺，符合GMP医药标准，Y-TN系列提取浓缩机组容量为：5、10、20、30 、50 、100 、200、300、500L等。主要适用于高校、研究所和企事业单位实验室研发及中小试生产线。二、设备工作原理小型多功能提取浓缩机组,电加热多功能提取浓缩机组,中药提取浓缩设备,中药提取罐工作原理将需提取药材投入提取罐内，按生产工艺加入一定比例的溶媒如水、乙醇、甲醇、丙酮等（根据工艺自行加入）。进行原药提取，提取温度可根据实际需要设定。按生产工艺进行提取，待提取结束后，将管道阀门按先后顺序打开，把液体抽入浓缩罐进行浓缩。浓缩液温度设定在需要值，真空度保持在－0.05到－0.09MPA,浓缩时产生的二次蒸汽经过冷凝器与冷却器变成冷凝液回流至提取罐做新溶剂加入药里,新溶剂由上而下通过药材层到提取罐底部,药材中的可溶性成分溶解于提取罐内溶剂,送至提取罐做新溶剂,形成新溶剂回流提取,直至完全溶出(提取液无色)浓缩继续进行,直至浓缩成需要的比重药膏,提取罐内的无色液体可下次复用。三、产品特征描述小型多功能提取浓缩机组,电加热多功能提取浓缩机组,中药提取浓缩设备,中药提取罐特性1. 小型多功能提取浓缩机组功能齐全，可获得全系统真空，可满足提取挥发油、水提、醇提、动物内脏提取、分次提取、热（温）回流提取等11种提取要求；
2. 提取液可浓缩、可收膏，有机溶媒可回收
3. 此设备可采用真空低温提取，有效减少热敏性有效成分的丧失。提取罐内配有双级搅拌，使体积比较大的物料充分与溶剂接触，加速有效成分的析出。
4. 小型多功能提取浓缩机组在浓缩系统上采用了特殊结构，使产品最终比重可达到1.4，且排料畅通；
5. 浓缩液料： 本设备可采用外加热自然循环与真空负压蒸发相结合的方式，蒸发速度快，浓缩比可达1.3，液料在全密封状态无泡沫浓缩，用本设备浓缩出来的药液，具有无污染，药味浓的特点，而且清洗方便（打开加热器的上下盖即可进行清洗）。
6. 具有较高的自动化控制程度，且操作方便、数据采集准确可靠；
7. 热回流提取浓缩机组在使用中，提取设备跟浓缩设备可独立运作，也可联动运行，提高了设备的运作合理性，操作方便便捷。
8. 酒精回收： 回收能力大，采用真空浓缩流程。比老型同类设备提高生产率5-10倍，降低能耗30%，具有投资小，回收效益高的特点。
9. 设备配备合理、紧凑、外型小巧美观，加热器、蒸发器采用不锈钢保温结构，保温层外用不锈钢薄板制作外壳，表面做镜面或亚光处理。符合实验室条件下使用要求，便于操作、维护；
10. 此设备配有油水分离器和髙效冷凝器，可提取芳香油等植物性精油。
11. 提取浓缩机组浓缩系统与药接触部位采用了304材料制造，加热室为内抛光卫生管，符合國家药品监督管理局关于《药品生产质量管理规范》中有关设备条文的要求及國家相关标准的要求。
12. 小型多功能提取浓缩机组还可用于高等院校、科研机构、医院等作为新药提取、新工艺技术参数的确定、中间试验、新品种研制、贵重药材提取、挥发油回收和药液浓缩之用。
四、主要技术参数表设备型号
YZTN-5
YZTN-10
YZTN-30
YZTN -50
YZTN-100
YZTN-200
YZTN-300
YZTN-500
容量（L）
5
10
35
55
110
220
320
550
加热功率（KW）
5
8
12
12
18
30
48
60
加热方式
电加热、蒸汽加热、导热油加热、热水循环
真空度
-0.06 ~ -0.085（Mpa），夹层压力:0-0.3（Mpa）
提取温度
常温-100（可控）（℃）
浓缩温度
40-80（℃）
搅拌功率（KW）
0.09
0.15
0.20
0.20
0.40
0.40
1.2
2.0
冷凝面积（M2 ）
0.25
0.55
0.76
0.80
0.96
1.16
2.10
3.25
加热面积（M2 ）
0.23
0.32
0.38
0.55
0.86
1.06
1.95
3.05
真空泵（KW）
0.55
0.55
0.75
1.5
1.5
2.2
2.2
3.0
设备尺寸
长
1800
1800
2000
2200
2400
2600
2850
3200
宽
450
530
560
680
850
950
1100
1200
高
1800
2100
2300
2600
2800
3200
3450
3650
注：以上设备型号、容积、工作压力、温度设计可根据用户需求设计、定制加工制造。
注：
1.图表中搅拌电机功率供参考，搅拌电机功率、搅拌转速及搅拌桨形式以物料性质而定。
2.图表以外的更多未列容积按用户要求制造。更多详细了解该设备，请致电与我们联系。
3.活性炭脱色罐/不锈钢脱色罐/溶解罐选型需提供的工艺参数：物料性质、工作压力、工作温度、使用工况等。五、操作使用说明及注意事项附注：小型多功能提取浓缩机组,电加热多功能提取浓缩机组,中药提取浓缩设备,中药提取罐操作使用说明本设备的整个提取过程是在密闭可循环系统内完成，可在常温常压提取，也可负压低温提取，满足水提、醇提、提油等各种用途，其具体工艺要求均由厂家根据薬物性能要求自行设计。
提取原理：
1、水提：水和中药按一定比例加入罐内，打开夹套蒸发进阀给蒸气开始进行加热提取，在提取过程中，罐内会产生大量蒸汽，这些二次蒸汽从蒸汽口排出，经泡沫捕集器到冷凝器进行冷凝，再进入冷却器进行冷却，然后进入气液分离器进形气液分离，使残余不冷气体冷凝器上放空逸出，液体回流提取罐内，如此循环直至提取终止，当提取液达到提取工艺规定的要求后，停止加热即可。
强行循环：在提取过程中，为了提高提取效率，可用泵对薬物进行强行循环（但对含淀粉多的和粘性较大的薬物提取不适用强行循环），即药液从罐体下部放液管放出，经管道过滤器过滤，再用药液泵打回罐体内回流提取。
提取液的放出：提取完毕后，提取好的药液从罐体下部放液口放出，经管道过滤器过滤，然后用药液泵将药液输送至浓液工段进行浓缩。
2、醇提：先将薬物和乙醇按一定比例加入罐内，必须罐内密闭情况下工作，打开夹套蒸发进阀给蒸气开始进行加热提取，在提取过程中，罐内会产生大量蒸汽，这些二次蒸汽从蒸汽口排出，经泡沫捕集器到冷凝器进行冷凝，再进入冷却器进行冷却，然后进入气液分离器进形气液分离，使残余不冷气体冷凝器上放空逸出，液体回流提取罐内，如此循环直至提取终止，当提取液达到提取工艺规定的要求后，停止加热即可。
强行循环：在提取过程中，为了提高提取效率，可用泵对薬物进行强行循环（但对含淀粉多的和粘性较大的薬物提取不适用强行循环），即药液从罐体下部放液管放出，经管道过滤器过滤，再用药液泵打回罐体内回流提取。
提取液的放出：提取完毕后，提取好的药液从罐体下部放液口放出，经管道过滤器过滤，然后用药液泵将药液输送至浓液工段进行浓缩。
3、提油：先把含有挥发油的中药加入提取罐内，打开油分离器的循环阀门，关闭旁通回流阀门，开蒸气阀门达到挥发温度时打开冷却水进行冷却，经冷却的药液应在分离器内保持一定液位差使之分离。六、罐上附件配置小型多功能提取浓缩机组,电加热多功能提取浓缩机组,中药提取浓缩设备,中药提取罐附件配置：
快开式卫生人孔、窥视灯镜、温度计(指针式或液晶数显式)、真空接口、真空表、CIP清洗器、料液进出口、采样口(采样阀)、回流口、夹套热媒进/出口等接口。
包装清单小型多功能提取浓缩机组,电加热多功能提取浓缩机组,中药提取浓缩设备,中药提取罐附件随机附件：1、产品使用说明书 2，产品质量合格证书 3、压力表 4、安全阀 5、闸阀蒸汽进口 6、温度计、7、设备图纸(CAD)、安装图
严格设计、制作、验标准我公司产品严格按执行的设计、制作、检验标准如下：随机附件：1. SFDA 《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》（GB50457-2008）
3. GAMP药品生产自动化管理规范
4. GB150.1~150.4-2011《钢制压力容器》
5. NB/T47003.1-2009《钢制焊接常压容器》
6.《食品工业用不锈钢薄壁容器(QB/T2681—2004)》天汇承接工程项目天汇承接工程项目应用领域：中药提取浓缩系统设备 乳/食/饮品设备 生物发酵系统设备
肉制品系统设备 豆制品系统设备 粉针/头孢系统设备
大输液/水针剂系统设备 大输液滅菌设备 处理/环境工程设备
血液制品系统设备 原料/合成系统设备 洁净管道工程设计安装产品案例实图

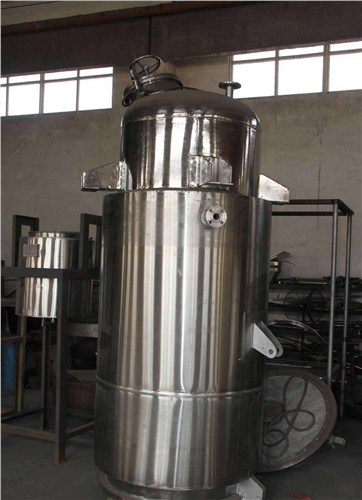

产品实拍
售后服务
本公司本着“以优质的产品，髙效的服务，持续的满足客户要求”为宗旨，郑重向您承诺：
1、所有设备质保期一年，自验收合格日起开始计算。
2、工程安装维修：自设备交付日起，我们提供终身免费技术支持（包括技术咨询及技术人员的支持）。一旦接到设备故障电话，快速响应，30分钟内确定解决方案并回复客户，在交通条件允许的情况下，安排售后工程服务人员以***短时间（一般不超过24小时）赶到用户生产现场，即刻进行维修。对设备出现的一般问题，在2个日历日内解决，较大问题解决时间不超过5个日历日。
3、质保期内，我们对设备实行三包：根据质量问题的严重程度进行包修、包换、包退。质保期内正常操作情况下造成的质量问题，全部维修费用（差旅费、人工费、配件费等）由我们承担。人为操作不当造成的质量问题，我们仅收取配件费用。
4、质保期后，我们提供有偿维修服务（仅收取差旅费和配件费），零配件和易损件保证以***优惠的价格优先供应。
如客户出现质量问题，请填写质量反馈单（见附件），我们会及时和您取得联系。详细产品报修期限及细则，请以每台产品保修卡为准。
