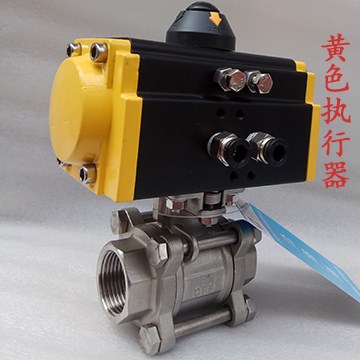

CXQ611F-16P不锈钢气动三片式球阀厂家直销
川熙流体设备（上海）有限公司是专业的隔膜阀制造厂商。我们的隔膜阀采用PROE三维制作数控精密加工，产品故障率低性能优良。主要产品有气动隔膜阀、卫生级隔膜阀、塑料隔膜阀、衬胶隔膜阀、电动隔膜阀系列产品可配套阀门位置反馈器、电磁换向阀、阀位控制器与PLC、DCS、PID自动化系统连接远程控制。
产品广泛应用于污水处理设备、垃圾渗滤液处理设备、DTRO膜设备、发酵罐、配制罐、灌装机、冷冻干燥设备、无菌过滤器、制水设备、PW、WFI输送与分配无菌超滤机、无菌流体输送及CIP、SIP等、食品饮料、流体设备、酿酒、化工、电厂、钢厂、污水处理厂等。
我们采用工厂直销模式全国无代理商，所有产品均由我们工厂直接销售送到您手中，省略中间环节，让客户节约采购成本，使产品市场竞争力更强。让客户感受专业制造的优良品质、以及售前售后的良好服务。
气动不锈钢球阀是不锈钢球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。
发展演变与工作原理
气动不锈钢球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀zui适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。现实作用
的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到***的应用。
气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
丝口气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。丝口气动球阀是近年来被***采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料***使用塑料、密封性好，在真空系统中也已***使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
气动球阀已广泛应用于石油、化工、发电、造纸、原子能、火箭等各部门，以及人们日常生活中。
技术参数
1.阀门参数公称通径 DN(mm)
6-100
公称压力 PN(MPa)
1.6
公称压力 PS(MPa)
强度试验
2.4
密封试验
1.8
材料 \ 材料代号
C
P
R
主要零件
阀体
WCB
CF8 304
CF8M 316
球体
WCB
CF8 304
CF8M 316i
阀杆
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增强聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28 ℃ -300 ℃
气动装置
型号
OBD 系列
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
Gb12221
/
GB/T13927
GB13927
2.零件材质表
序号
零件名称
材质
1
螺栓
不锈钢 304
2
接头
不锈钢 CF8、CF8M
3
阀座
PTFE
4
球体
不锈钢 304、316
5
阀体
不锈钢 CF8、CF8M
6
螺母
不锈钢 304
7
阀杆
不锈钢 304、316
8
垫片
PTFE
9
填料
PTFE
10
压盖
不锈钢 304、316
11
连接支架
不锈钢 CF8
12
连接套
不锈钢 304
13
螺栓
不锈钢 304
14
气动执行器
铝合金
15
位置指示器
塑料
外形尺寸
DN
尺寸Size(mm)
L
D1
D2
H
15
75
15
21.8
42
20
80
20
27.3
49
25
90
25
34
58.5
32
110
32
42.8
63
40
120
38
48.9
71
50
140
50
61.4
78
65
185
63.5
74
100
80
205
76
90
109
100
240
100
115.4
140
注：以上技术参数和外形尺寸仅供参考，具体参数根据工况的不同而定，需咨询本公司索取zui新数据
