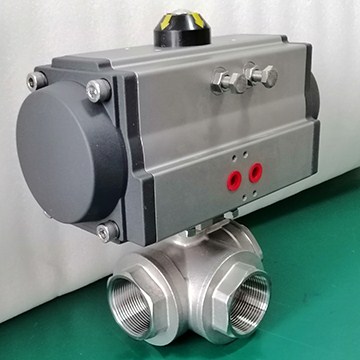

上海厂家直销气动三通换向球阀|L型丝扣球阀|内螺纹球阀

  • 这真不是您需要的产品?
  • 品  牌:
  • 川熙流体
  • 主要规格:
  • DN10~DN50
  • 用  途:
    • 上海厂家直销气动三通换向球阀|L型丝扣球阀|内螺纹球阀 产品简介:
         气动三通L型球阀是以不锈钢材质整体精铸阀体,聚四氟乙烯为密封材料的高质量球阀,螺纹标准可按:G.NPT.BSPT.BSP.DIN259/2999等国际标准生产,阀体结构分为L型和T型。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通;T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,内螺纹三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。本产品密封性能好,适用于水、油、气及某些腐蚀性液体等介质。
      气动内螺纹三通球阀 技术参数
      1. 阀体

      阀体形式

      三通铸造球型阀

      公称通径

      DN1550mm

      公称压力

      PN1.62.54.06.4 MPa

      连接形式

      螺纹式(适用于1/2"2")

      压盖型式

      螺母旋紧式

      密封填料

      V型聚四氟乙烯填料、PPL高温密封材料

      2.阀内件

      阀芯形式

      O型球型阀芯

      流量特性

      快开特性

      3. 执行机构

      执行器型号

      ATAW系列单双作用气动执行器

      供气压力

      0.40.7MPa

      气源接口

      G1/4"G1/8"G3/8"G1/2"

      环境温度

      -20+90

      作用形式

       单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)



      双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

      可配附件

      定 位 器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

      上海厂家直销气动三通换向球阀|L型丝扣球阀|内螺纹球阀  产品特点
         1.气动三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
        2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
        3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
        4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。
