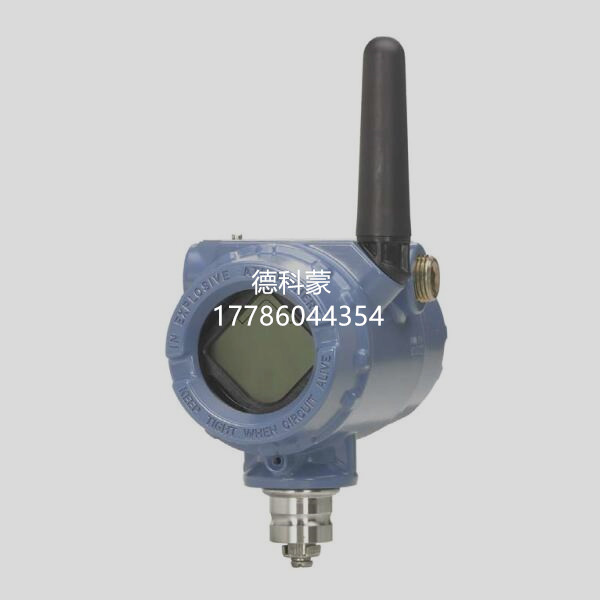

罗斯蒙特702无线离散变送器702DX22D1NAWA3WM1
- 罗斯蒙特702无线离散变送器702DX22D1NAWA3WM1
德科蒙过程控制（武汉）有限公司
联系人：李工
手机：17786044354
传真：027-88068180
Q Q: 896678782
地址：湖北省武汉市武昌区武珞路中南国际城D座1单元901
网站：http://www.whdkm.com
概述
罗斯蒙特 702 无线离散变送器将各种非电动开关类型（如压力、流量和液位开关）作为输入。 它具有单通道或双通道能力，可经济地访问因布线成本和缺乏输入/输出而未连接到控制系统的离散点
罗斯蒙特702无线离散变送器702DX22D1NAWA3WM1的特性和优势
一种可提供双离散输入的直接安装解决方案
单开关或双开关逻辑输入，适用于限位接触和反向接触应用
十分灵活，可满足最苛刻的应用
自组织网络提供丰富的数据信息，可靠性 > 99％
WirelessHART? 功能将 PlantWeb? 的全部优势扩展到之前无法到达的位置
技术参数
离散输入
单干触点或双 SPST 干触点，单 SPDT 干触点或渗漏检测。为了保持本安等级，触点必须限制为简单开关或渗漏检测。
开关阈值，测量选项代码 22：
断开 >1000 Ohm
闭合 <100 Ohm
开关阈值，测量选项代码 32 和 42
断开 >100K Ohm
闭合 <5K Ohm
瞬时离散输入，测量选项代码 32 和 42
检测持续时间为 10 毫秒或更长的瞬时离散输入。在每次无线更新时， 设备报告当前离散状态和闭合–断开周期的累计次数。
累积计数寄存器从 0 计至 999,999，然后复位为 0。
离散输出，测量选项代码 42
最大额定值： 26 Vdc, 100 mA
接通电阻：典型 1 Ohm
无线输出
IEC 62591 (WirelessHART) 2.4 GHz DSSS。
天线的射频功率输出
外部 (WK 选项 ) 天线：最高 10 mW (10 dBm) EIRP
扩展范围，外部 (WM 选项 ) 天线：最高 18 mW (12.5 dBm)
EIRP
高增益，远程 (WN 选项 ) 天线：最高 40 mW (16 dBm) EIRP
就地显示(1)
一体化 LCD 选件可以显示离散状态和诊断信息。显示在每次无线更新时更新。
湿度限值
0–100% 相对湿度
无线更新速率，测量选项代码 32， 42
1 秒至 60 分，可由用户选择
无线更新速率，测量选项代码 22， 61
4 秒至 60 分，可由用户选择
结构材料
外壳
外壳 – 低铜铝或不锈钢
油漆 – 聚氨酯
盖的 O 型圈 – Buna-N
接线端子与电源模块包
PBT
天线
PBT/PC 集成式全向天线
导线管入口
1/2–14 NPT
重量
低铜铝：
702，不带 LCD – 2.0 公斤 (4.6 磅 )
702，带 M5 LCD – 2.1 公斤 (4.7 磅 )
不锈钢：
702，不带 LCD – 3.6 公斤 (8.0 磅 )
702，带 M5 LCD – 3.7 公斤 (8.1 磅 )
外壳保护等级 （702）
NEMA 4X 和 IP66/67。
规范
输入 － 双刀单掷开关或单刀双掷开关
认证：FM、CSA、ATEX、IECEx
电源模块使用寿命：
? 1 分钟更新速率 － 8 年
? 10 分钟更新速率 － 10 年
提供铝制和不锈钢外壳
备件和附件
00702-9010-0001 带 UL 开关的通用安全淋浴 / 洗眼套件
00702-9010-0002 带 UL 开关、用于保温管的通用安全淋浴 / 洗眼套件
00702-9010-0003 带 CSA 开关的通用安全淋浴 / 洗眼套件
00702-9010-0004 带 CSA 开关、用于保温管的通用安全淋浴 / 洗眼套件
