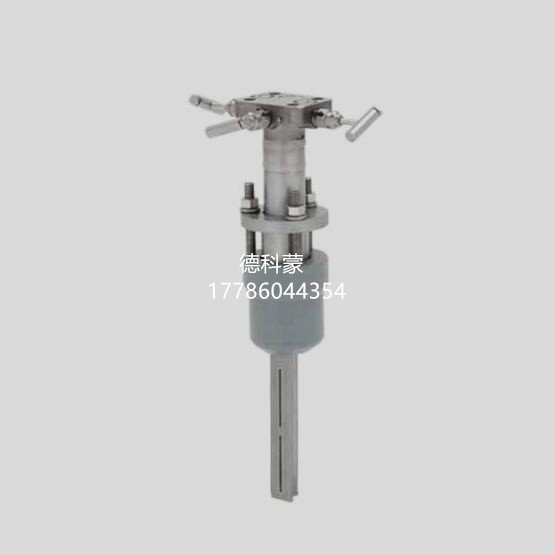

罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3
- 罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3
德科蒙过程控制（武汉）有限公司
联系人：李工
手机：17786044354
传真：027-88068180
Q Q: 896678782
地址：湖北省武汉市武昌区武珞路中南国际城D座1单元901
网站：http://www.whdkm.com
概述
罗斯蒙特 485 阿牛巴一次元件采用最好精度和性能的 T 形传感器设计
? 高达 0.75% 流量精度
? 在所有差压流量计中永久压力损失最低
? 可用于 2 到 96 英寸（DN50-DN2400 毫米）管线尺寸，更大管线应用请咨询
性能规格——罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3
流出系数
流量的 ±0.75%
重复性
±0.1%
管线尺寸
? 传感器尺寸 1：2 英寸到 8 英寸（50 到 200 毫米）
? 传感器尺寸 2: 6 英寸到 96 英寸（150 到 2400 毫米）
? 传感器尺寸 3: 12 英寸到 96 英寸（300 到 2400 毫米）
流量量程比
10:1 或更好
阿牛巴传感器表面处理
对于高雷诺数应用（通常为气体和蒸汽），阿牛巴一次元件的正面为纹理型。 表面纹理在传感器的正面产生紊流更高的边界层。并在传感器的边缘产生预测性和复现性更高的流量分离。 可通过艾默生过程管理的选型软件 Instrument Toolkit 为每种应用确定适当的表面处理。
功能规格——罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3
应用
? 液体
? 气体
? 蒸汽
工艺温度限值
直接安装变送器
? 500 °F (260 °C)
? 高温 5 阀组时（code 6 变送器连接平台），为 750°F(398°C)。蒸汽应用的最高温度限值为 650°F（343°C）。
? 当在蒸汽管线顶部安装时，为 400°F (204°C)
远程分体安装变送器
? 1250°F (677°C) —合金 C-276 传感器材料 (对于超过 538°C的过热蒸汽应用，建议使用合金 800H 材质的传感器585）。
? 850°F (454°C) – 不锈钢传感器材料
压力和温度限值(1)
直接安装变送器
? 最高 600# ANSI（100°F 时 1440 磅/平方英寸（38°C 时 99巴））
? 一体化温度测量不能用于超过 600 ＃的法兰安装型号
远程分体安装变送器
? 最高 2500# ANSI（100°F 时 6000 磅/平方英寸（38°C 时416 巴））
(1) 静压选择可能影响压力限值。
物理规格——罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3
温度测量
一体化 RTD
? 100 欧姆的铂 RTD
? 4 线 RTD (α = 0.00385)
远程 RTD
? 100 欧姆的铂 RTD, 弹顶式，带有 1/2 英寸 NPT 活接-短管延长段(078 系列带罗斯蒙特 644 外壳)
温度计套管
? 1/2 英寸 x 1/2 英寸 NPT, 316 不锈钢，带有 1/2 英寸焊接couplet (与管道材料相同)。
外壳连接
1/2–14 NPT, G1/2 和 M20 × 1.5 导管。 HART 接口连接固定到输出代码 A 的接线端子上。
阿牛巴传感器材料
? 316 /316L 不锈钢
? 合金 C-276
焊墩材料
? 碳钢 (A105)
? 316 /316L不锈钢
? 铬-钼 F-11 级
? 铬-钼 F-22 级
? 铬-钼 F-91 级
