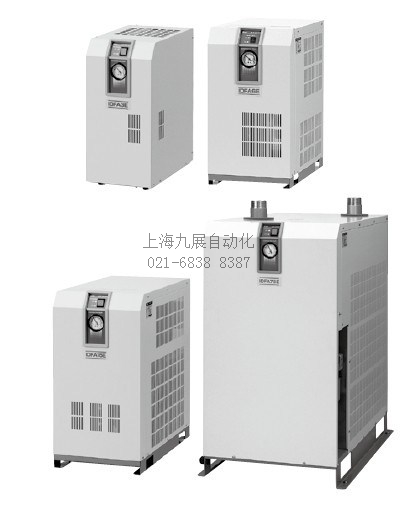

上海SMC冷干机IDFA15E-23哪家好,选上海九展,价格优惠
日本SMC冷干机IDFA15E-23采用R134a(HFC)，R407C(HFC)，臭氧破坏系数“0”
电源电压:
面向亚洲·大洋洲:三相AC380V(50Hz)，
面向欧洲: 三相AC400V(50Hz)
耐高温环境！
业界最 高等级，环境温度 Max.45℃、进气温度 Max.60℃对应
节能设计
排热量削减Max.25%、抑制环境温度上升
采用耐腐蚀性好的不锈钢制热交换器,采用不锈钢制热交换器，耐腐蚀性加强(IDFA4E~75E 100F~150F)
IDFA3E
IDFA4E
IDFA6E
IDFA8E
IDFA11E
IDFA15E
IDFA22E
IDFA37E
IDFA55E
IDFA75E
大型系列／IDFA□F 系列
电源电压:三相AC380V(50Hz)
三相AC400V(50Hz)
IDFA100F-38
IDFA125F-38
IDFA150F-38
IDFA100F-40
IDFA125F-40
IDFA150F-40
注1) ANR是表示大气压、20℃、相对湿度65%的状态值。
注2) 表示换算成空气压缩机吸入状态[32℃、相对湿度75%]时的处理空气量。
注3) 不能保证在使用范围内的任意使用条件下都达到额定处理空气量。
注4) 根据型号的选定方法(P.71)选定型号。
注5) 可选项R以外的产品未装备漏电保护器。漏电保护器另购。
注6) 额定时的参考值不是保证值。不要用在热的设定值上。
注7) 本装置有短时间停电(含瞬时停电)的场合，正常运转重新开机需要等待时间，复电时由于保护元件动作也有不能正常起动的场合。
日本SMC冷干机IDFA15E-23结构原理图(空气、冷媒回路图)进入干燥机的湿热空气，用冷却再加热器(热交换器)冷
却。此时，冷凝的水分靠自动排水器自动排出。水分被分离后的空气通过冷却再加热
器(热交换器)被加热成干燥空气，从出口侧输出。
IDFA□EF 系列／产品单独注意事项
应避开安装的场所
●直接受到风吹雨淋的场所，湿气大(相对湿度大于85%)的场所。
●阳光直射的场所。
●灰尘多的场所。有腐蚀性气体和可燃性气体的场所。
由于腐蚀，在保障范围之外，想降低影响的场所使用时，应选可选
项C(铜管防锈处理)。
●通风不良和温度高的场所。
●不要太靠近壁面。结合使用说明书设置。
●有可能吸入从空压机或其它干燥机排出的气体(热风)的场所。
●有振动的场所。
●排水有可能冻结的场所。
●环境温度为40℃以上的场合。
●装在车辆、船舶等移动的机械上。
注意
排风请勿流向邻近机器。(上图)
●连接时，注意不要搞错压缩空气的进口(IN)和出口(OUT)。
●为了便于维修，必须装设旁通管路。(维修保养时需要，故请一定设计。)
空气配管
●连接时，注意不要搞错压缩空气的进口(IN)和出口(OUT)。
●为了便于维修，必须装设旁通管路。(维修保养时需要，故请一定设计。)
关于排水管
注意
●IDFA3E~75E以及IDFA100F~150F上安装了聚氨酯管作为排水管。使冷凝水流入冷凝水箱。
●排水管不要向上竖立，不得弯折或损伤，以免产生过大阻力。(自动排水器不动作，导致水分由空气出口侧流出。)
不得不朝上竖立的场合，请降低至自动排水器的位置。
关于电源
注意
●电源接到端子台上。
●电源上应安装适合各型号的容量的漏电保护器。
●电压的变动请控制在额定电压的±10%以内。
注)漏电保护器应选择电流敏感度在30mA的，额定电流应由P.73、76、79的“适合漏电保护路器容量”中选定。
空气配管
●在安装空气进出口管路时，应使用管钳或扳手牢固的夹持干燥器的通口的六角部或配管进行。
●根据使用条件，出口配管表面会有结露的场合。为了防止结霜，可在出口配管上绕上绝热材料。
●不要把空压机的振动传给干燥器。
●配管重量请勿直接压在干燥器上。
保护回路
在以下条件下工作时，保护电路应起作用，指示灯灭，运行停止。
●压缩空气温度过高。
●压缩空气流量过大。
●环境温度高于40℃。(40℃以上(IDFA100F~150F为45℃以上))
●电源电压波动超过额定电压的±10%。
●空压机或其他的干燥器吸入了排气热风。
●通风口被墙壁遮挡或被灰尘阻塞。
日本SMC冷干机IDFA15E-23关于空压机的输出空气量
IDFA3E~75E，请使用100L/min以上的空压机。
IDFA3E~75E的自动排水器的阀门，当压力达不到0.15MPa以上
(IDFA100F~150F的场合为0.05MPa以上)，不能关闭。故从空压机开始运转到压力上升至一定程度前，会从排水器排出空气。因此，输出气量较小的空压机，会出现压力升不上去的现象，请注意。
