GDL多级泵多级泵厂家高扬程多级离心泵 众度供

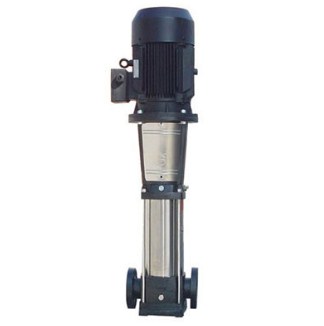

GDL立式多级泵
GDL型立式多级泵是一种用于输送不能含有固体颗粒杂质的液体,并且液体的温度不能超过80的离心泵,常见用于楼层供水、消防工程、水利工程等。该类型的立式多级离心泵的水泵由泵体转子部件以及电机等组成,其中转子部件是由泵轴、叶轮、轴套、叶轮挡套等零部件组成。
中文名 GDL立式多级泵 运输对象 输送不能含有固体颗粒杂质的液体 缺 点 温度不能超过80 使用范围 楼层供水、消防工程、水利工程
目录
1 产品介绍
2 型号意义
3 型号展示
产品介绍
GDL型立式多级泵是一种用于输送不能含有固体颗粒杂质的液体,并且液体的温度不能超过80的离心泵,常见用于楼层供水、消防工程、水利工程等。该类型的立式多级离心泵的水泵由泵体转子部件以及电机等组成,其中转子部件是由泵轴、叶轮、轴套、叶轮挡套等零部件组成。泵的密封形式是用的机械密封,机械密封通过平衡室内的压力水进行冷却和润滑。零部件当中的进水段、中段、出水段之间通过拉杆拉紧。GDL立式多级离心泵整体结构简单,安装、维修方便,采用了不锈钢外壳,外形美观。
型号意义
80GDL54-20x5
GDL立式多级泵
GDL立式多级泵(5张)
80—泵的进出口口径
GDL—立式多级离心泵
54—泵的设计点流量
20—泵的单级设计点扬程
5—泵的级数
DL/CDLF可以输送从自来 水到工业液体的各种不同介质,适应于不同温度、流量和压力范 围,CDL适用于无腐蚀性液体,CDLF适用于轻度腐蚀 性液体。
中文名 CDL多级离心泵 适用范围 无腐蚀性液体 液体温度 -15℃-120℃ 环境温度 比较高+40℃ 海 拔 比较高1000米 防护等级 IP55
目录
1 应用
2 运行条件
3 组成
▪ 泵
▪ 电机
应用
供水:水厂过 滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程 水系统、清洗系统、高压冲洗系统、消防系统。
CDL多级离心泵
CDL多级离心泵
工业液体输送: 冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理:超滤系 统、反渗透系统、蒸馏系统、分离器、游泳池。
灌溉:农田灌 溉、喷灌、滴灌。
运行条件编辑
稀薄、干净、 非易燃易爆并不含固体颗粒或纤维的液体。
液体温度:常温型 -15℃至+70℃ 热水型 +70℃至+120℃
环境温度:相当 高+40℃
海拔:比较高1000m
组成
泵
CDL/CDLF为安装标准电 机的非自吸式多级离心泵,电机轴通过泵头用轴联器直接与泵轴连接,拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间,泵进出水口在泵底同一直线上;可 根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。
CDLF不锈钢多级泵
CDLF不锈钢多级泵(7张)
电机
电机为全封 闭,风冷式二极标准电机。
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V
60Hz:
3×200-230/346-400V
3×220-255/380-440V
3×220-227/380-480V
