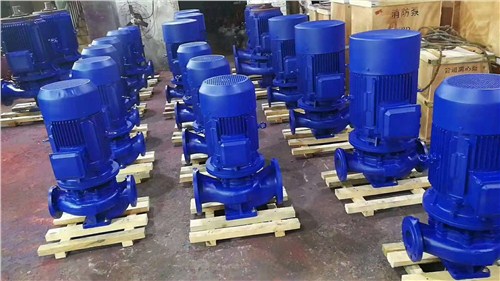

厂家直销热水管道离心泵ISG50-160 3KW 铸铁材质 众度泵业
立式管道泵结构特点
一、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
二、泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
三、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
四、安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
五、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
六、可根据管路布置的要求采用泵的竖式和横式安装。
立式离心泵型号大全，立式管道泵用途概述，单级单吸管道离心泵的特点：1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。6、可根据管路布置的要求采用泵的竖式和横式安装。ISGD低转速离心泵的主要特点：ISGD型低转速立式离心泵是在ISG型立式离心泵基础上配用低转速电机，大幅度降低了运行噪音，成倍延长易损件使用寿命，适用于空调循环及采暖循环和各种循环系统末端增压。创新设计的立式结构使其占地面积和占用空间更少，使用更方便。
主要用途上海众度泵业立式离心泵型号大全，立式管道泵用途概述，单级单吸管道离心泵的用途：1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。2、IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度120℃以下。3、GRG型立式高温离心泵***适用于：能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，使用温度T＜240℃。4、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制YAO和合成纤维等部门，使用温度为-20℃～+120℃。5、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+ 120℃。6、IHGB型不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。上海众度泵业的ISGD低转速离心泵的主要用途：ISGD型低转速立式离心泵：主要用于空调系统冷冻水，冷却水循环及末端增压，城市供热系统局部或末端增压循环，及城市建筑消防系统局部恒压及各种空调热水锅炉配套。
工作条件上海众度泵业ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列单级单吸管道离心泵的工作条件：1、吸入压力≤1.0MPa，或泵系统比较高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa。订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。2、环境温度<40℃，相对湿度<95％。3、所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。ISGD低转速离心泵的工作条件：ISGD型电机0.75kw以上泵系统比较高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa，泵静压试验压力为2.5MPa，0.75kw以下泵系统比较高工作压力为0.8MPa。订货时请注明系统工作压力，泵系统工作压力大于1.6MPa时，应在订货时另行提出，以便在制造时泵的过流部件和联接部分采用铸钢材料。ISGD型泵介质为冷热水或物理化学性质类似于水的液体，介质温度不超过120℃。型号意义上海众度泵业ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列单级单吸管道离心泵的型号以及其代表的意义：ISG 50 - 160 (I) A(B)ISG----ISG型立式离心泵----IRG型立式热水泵----GRG型立式高温泵----IHG型立式化工泵----YG型立式油泵----IHGB型不锈钢防爆化工泵50----泵进、出口公称直径（mm）160----叶轮名义外径（mm）(I)----流量分类A(B)----叶轮经第一次切割
ISGD低转速离心泵的型号以及其代表的意义：ISGD 80 - 160 （I） A （B）ISGD----低转速立式离心泵80----泵进出口直径（mm）160----叶轮名义直径（mm）（I）----流量分类A----叶轮经第一次切割
结构说明上海众度泵业的ISG型单级单吸管道离心泵的结构说明：①泵与电机同端盖，轴向尺寸缩短，结构简单。②泵体上设有取压孔和放水孔。③泵体上设有排气阀，工作前能排放泵内空气。④泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
IRG型结构说明：①泵体与上部结构中间装有隔热板，适用于介质温度T〈120℃的场合。②泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。③可根据用户要求隔热盖内安装风冷装置。
GRG型结构说明：①泵体与上部结构说明中间采用外供水隔热和冷却，可以适用于温度-45℃～+240℃的高温场合。②泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。③采用组合式密封，下端为进口钛合金密封环的中型耐高温机械密封。
IHG型结构说明：①机械密封前置有承磨付，泵盖上设有密封冷却，冲洗孔，适用于抽送介质易挥发或结晶的场合，延长在介质含微小颗粒时机械密封的使用寿命。②泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。③机械密封采用硬质合金材质。
YG型结构说明：①本机构适用于输送不含固体颗粒的介质，温度为-20℃～+120℃的油类。②所输送油类介质温度T〈120℃或含有微量颗粒时，可选择高温结构或化工泵结构。③超过200℃高温要定做。
安装说明上海众度泵业ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列单级单吸管道离心泵的安装说明：1、安装前应检查机组紧固体有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。2、安装时管道重量不应加在水泵上，以免水泵变形。3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。4、为了维护方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，延长水泵的使用寿命。5、安装后拨动泵轴，叶轮应无摩擦声或卡死现象，否则应将泵拆开检查原因。6、泵分硬性联接安装和柔性联接安装两种（见联接方式）。主要部件上海众度泵业与你分享单级离心泵的零部件以及特点所谓的单级离心泵就是只有一个叶轮的离心泵就叫单级离心泵，***我们这里要介绍的是单级离心泵的零部件1泵壳：泵壳有轴向剖分式和径向剂分式两种。大多数单级离心泵的壳体都是蜗壳式的，多级离心泵径向剖分壳体一般为环形壳体或圆形壳体。一般蜗壳式泵壳内腔呈螺旋型流道．用以收集从叶轮中流出的液体，并引向扩散管至泵出口。泵壳承受全部的工作压力和液体的热负荷。2、叶轮：叶轮是***的做功部件，泵通过叶轮对液体做功。叶轮的结构型式有闭式、开式、半开式三种。闭式叶轮由叶片、前盖板、后盖板组成。半开式叶轮由叶片和后盖板组成。开式叶轮只有叶片，无前后盖板。闭式叶轮效率较高，开式叶轮效率较低。3、密封“环密封环的作用是防止泵的内泄漏和外泄漏，由耐磨材料制成的密封环，镶于叶轮前后盖板和泵壳上．磨损后可以更换。4、轴和轴承轴和轴承泵轴一端固定叶轮，一端装联轴器。根据泵的大小，轴承町选用滚动轴承和滑动轴承。5、轴封：轴封轴封一般有机械密封和填料密封两种。一般泵均设汁成既能装填料密封，又能装机械密封部件维修上海众度泵业与离心泵部件修理相关知识(一)叶轮及密封环的修理叶轮和前级密封环主要损坏形式为磨损引起配合间隙的变化,当间隙超过一定值时,水泵效能急剧下降,同时伴有较大的振动,噪声,这种损坏所间隔的时间与水泵的运行时间成正比,一般可采用定期修理保养。水泵中间部位的叶轮相当易磨损(首级叶轮材料为合金铸钢,其它叶轮为铸铁制作),且中级密封环磨损较重,叶轮入口外径磨损较轻,此时,可将叶轮入口外径在车床上稍加切削或用砂布打磨光滑,然后根据修理后的叶轮入口外径更换新的密封环,达到原有的配合要求。在修理过程中对相配合的密封环与叶轮做出标记,以防混淆而增加维修工作量。若叶轮入口外径磨损较大时,可用堆焊及喷焊修理方法修复,堆焊时,应选用同质焊条堆焊,堆焊后一定要注意对焊区的保温防止白口组织的出现,然后在车床上或磨床上加工达到规定尺寸。当叶轮入口处外径严重磨损或断裂,已失去修复价值,需要换新叶轮。在抢修过程中,除注意外部磨损外,还应对多级叶轮内部产生的水垢进行清理,使叶轮流道畅通,确保正常的流量和效率。在修理过程中需要保证的几个间隙:密封环间隙为0.4～0.5mm,叶轮出口外径和导翼入口内径的配合间隙为0.8～1.2mm,平衡鼓套外径和水中轴承内径的间隙0.8～1.0mm。
(二)填料密封泄漏更换1.密封的方法及原理。压紧式填料密封因其结构简单,装配及维修方便,成本低廉而***,应用于各种水泵,其原理是:通过填料与旋转轴之间的紧密贴和而形成的一层很薄的环隙,环隙里充满着润滑油,这层润滑油称之为润滑膜,起到阻止泵体内的流体泄出外界的作用,当泵腔内形成真空时,油膜能防止空气被吸入泵内。这层油膜内来所用填料的浸渍剂,当使用一段时间,油膜消失后,压紧水泵压盖浸渍剂被挤出,重新形成油膜,直到填料内的浸渍剂被全部挤出,就必须更换填料了。2.填料QINGCHU及安装。为了更换填料后的可靠性,在拆除填料压盖后用削尖专用工具QINGCHU填料函内部的旧填料,QINGCHU后,安装与QINGCHU相同的填料,一般为6～7根,但安装填料盘根对口要错开,填料安装后,装上压盖拧紧两侧的螺栓,调整到合适位置为准。 3.橡胶弹芯圈的更换。水泵运转到一定时间后,连接水泵与电机的联轴器组内的柱销中的橡胶弹芯圈经发热磨损,使联轴器组内发出金属敲打声,应及时更换橡胶弹芯圈。首先拆除联轴器组上的六颗柱销,QINGCHU磨损的橡胶弹芯圈,检查柱销有否磨损,如有损坏需更换,然后安装橡胶弹芯圈。装配安拆卸相反进行。
泵的维护上海众度泵业ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列单级单吸管道离心泵的维护：1、运行中的维护（1）进口管路必须充满液体，禁止泵在汽蚀状态下长期运行。（2）定时检查电机电流值，不得超过电机额定电流。（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。2、机械密封维护（1）机械密封润滑应清洁无固体颗粒。（2）严禁机械密度在干磨情况下工作。（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。（4）密封泄露量允差3滴/分。否则应检查。起动与停车（一）上海众度泵业ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列单级单吸管道离心泵的起动前准备：1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。3、检查各部件是否正常。4、用盘动泵以使润滑液进入机械密封端面。5、高温型应先进行预热，升温速度50℃/小时，以保证各部受热均匀。
（二）起动：1、全开进口阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是都正确。4、调节出口阀开度以所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，是电机在额定电流内运行，否则将造成泵超负荷运行（即大流量运行）至使电机烧坏。调整好的出口阀门开启大与小管道工况有关。5、检查轴封泄露情况，正常时机械密封泄露应小于3滴/分。6、检查电机，轴承处温度≤70℃。
（三）停车：1、高温型先降温，降温速度〈10℃/分，把温度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口阀门。5、如长期停车，应将泵内液体放尽。
欢迎新老客户光临选购，我们将竭诚为您服务!
