压力容器水位监测无盲区半导体光源式液位计厂家

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • 用  途:

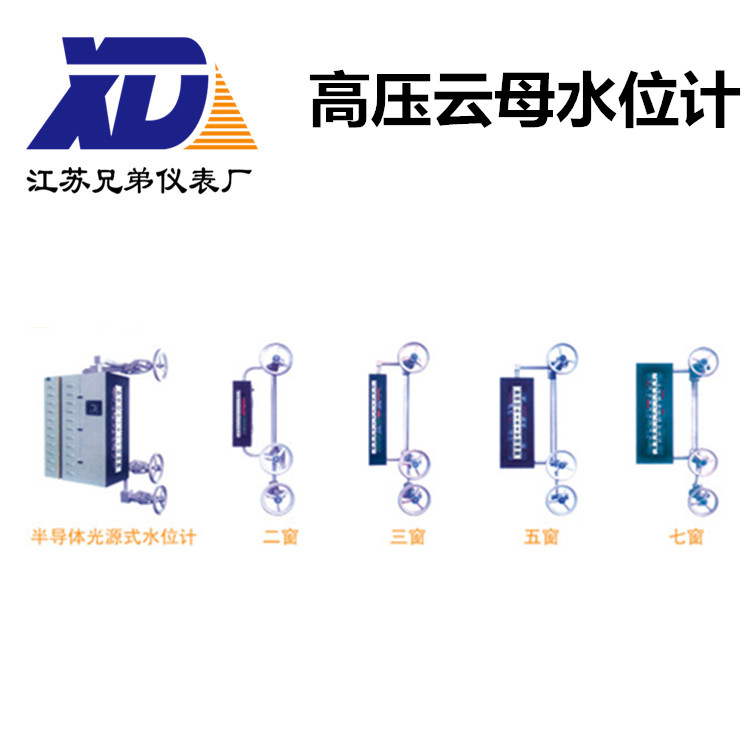

    • 概述: 云母双色水位计是目前国内外没有任何仪表可以取代的就地观测仪表。它是利用光学原理以“汽红、水绿”来显示锅炉内汽、水位变化的。两排补偿式窗口、错位式窗口使观察连续无间隔,且光线柔和、界面清晰。表体上打有三道防水线使密封效果更好。特制螺栓经调质后根除了咬丝、断丝现象。该表结构简单、显示直观、测量范围广、测量精度高、无论就地还是主控室监视效果一致。是应用于高压、超高压、亚临界发电锅炉上zui理想的水位计。 测量原理: 云母双色水位计是设计新颖独特,通过汽、水阀门与汽包汽侧、水侧相联接,形成连通体,利用连通器原理使水位计内显示的水位与锅炉汽包内的实际水位相一致。水位计的观察孔在表体中心的直线上,由光源发出的光通过红、绿玻璃片,分别滤成红、绿光,分别射向表体的观测窗,在表体的汽相部分,红光射向正前方,而绿光斜射到壁上被吸收;与此同时在液相部分,由于水的折射使得绿光射向正前方,红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿;汽满全红、水满全绿的显示效果。本系列水位计主要由表体、阀门、光源总成(光源箱、观察罩)定时电源变压器组成。表体及光源总成。 用途: 专为大型火力发电机组锅炉汽包水位监视而设计制造的就地仪表,也可用于其它行业的水液位监视。 主要特点: 1、表体螺栓钻孔,水位计开槽线切割,表体平面与压板平面采用平面精磨,不泄露。 2、表体通过两排补偿式窗口、错位式窗口,消除了原存在的盲区缺点;螺栓与表体旋合,防止了咬丝、断丝,改变了以往的不足。 3、表体上两排窗口,通过光学折射原理,在水位计正前方观看水位时可观察到任一时刻起包水位准确值。 4、光线肉换个、红绿分明、界线清晰。 5、水位计采用长窗式结构,观察视察宽,透明度高。 6、表体上打有三道防水线,并采用特制密封材料,不泄露,延长了产品使用寿命,减轻维护人员工作强度,降低了维修费用。 7、光源采用新式冷光源,使用寿命长。 8、采用水位TV监视系统时,汽包水位与监视器水位同步,画面清晰。 产品规格: 1、无盲区(补偿式):五段、五段加长、七段、九段、十一段; 2、无盲区(错位式):二段、四段、六段、八段、十段; 3、有盲区:三段、四段; 光源部分:发光二极管、卤钨灯管、平光灯可根据用户要求选用。 技术参数: 1、公称压力:16MP、25MP、32MP; 2、接口形式:焊接、法兰连接; 3、温度:饱和; 4、中心距:535mm—1270mm; 5、可视长度:380mm—800mm; 6、光源:发光二极管、卤钨灯管、平光灯管; 7、电源变压器:输入220V 输出35V、40V、 45V功率600W、1200W; 调试方法: 固定红、绿灯架,调整光源位置使光源对准支架绿光一侧,使折射出的绿光光线对准表体后压板采光斜槽,光在表体内再经过汽水折射呈现出汽红水绿,汽满全红、水满全绿的效果。无水的情况下,打开水位计后罩显示绿色,关闭后罩则呈红色。 维修及注意事项: 1、水位计的组件由人造云母片、天然云母片和石墨垫组成。 2、人造云母片接触介质,石墨垫安装时一定按大小面安装。 3、红绿玻璃在同一支架上,绿玻璃在表体的直角侧,如装反则会汽绿、水红,对水位造成误导。 4、安装云母片要先正确放置,再紧固压板中的螺丝,然后对角紧固,逐渐加力到90N.m、120N.m、150N.m、180N.m并分四次紧固确保紧密,均匀。 5、水位计因长时期运行云母片也可能结垢,此时须进行冲洗。冲洗方法:关闭汽阀、打开水阀使表体内部水位上升至顶端,打开排污阀反复冲洗4-5次,即可。如冲洗不净须更换云母组件。
