高频感应加热设备具体简化的方法是:
1.分清变压器的A1A2、B1B2、
2.设定主柜为左A、右B。前1后2即对应的A1A2、B1B2已分出。
3.用变压器的同名端分别穿过两个小的磁环线圈,然后并行穿过大线圈,对应接线即可。
4.看同步是否正确。
感应器匹配:
一般情况下为3圈效率比较高一些。随工件的不断变化,也可变化。即工件小时多。一圈,工件大时用多根铜管并绕。一般情况下为2圈以上、6圈以下较合适。
测试机器时一般情况下,用示波器的情况下,可用万用表做测试的方法是:
选断开主电,送控制电后,用万用表直流50V档。分别测试每一路驱动的静态电压。红表笔接IGBT小板的E。即IGBT的发身板,黑表笔接G,即IGBT的栅极。正常时,应为+12V的电压。如果12V偏高,则可能驱动板有问题。如果低则可能是IGBT或驱动板有问题。如果测试都是12V正常的话,把表拨到直流10V档。表笔还那样接。按下启动后,电压应为0.5带20.5V左右的跳动电压,则可能驱动板没有脉冲信号或者驱动板有问题。如果测试都正常的话,接口主电,即可测机。

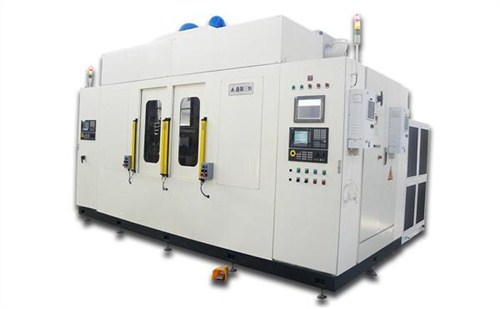

洛阳三恒感应加热科技有限公司系从事感应热处理工艺装备成套技术的专业制造商。集感应热处理技术、开发研究、设计、生产、制造、销售为一体。公司拥有从事二十多年感应加热技术的专家团队,建立有完善的产品开发、工艺试验研究、制造加工、营销服务等组织结构体系。可按照用户产品零件技术要求,提供感应热处理工艺设计、工艺装备及感应器设计制造、调试等成套技术,实行交钥匙工程。
