交直流标准表 航智供

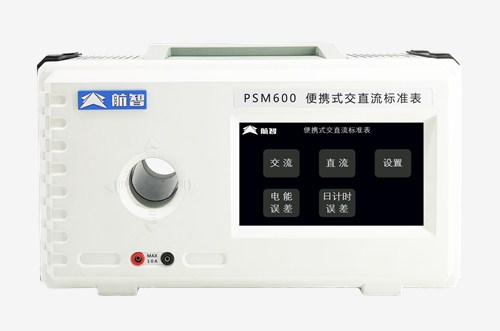

PSM 系列便携式交直流标准表是我公司生产的新一代标准表。该产品采用全新的软硬件设计，能同时测量单相交直流电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数、有功电能和无功电能等，可测高次谐波失真度（比较高可达 63 次谐波），可广泛应用于计量研究所，政府检验机构以及其它计量领域用于单相交直流电压表、电流表、电能表以及功率表的计量检定工作；电力系统电厂、变电站，数据中心机房运营维护和管理工作。
该模块符合部分***计量检定规程和行业标准如下：
➢ 计量检定规程
《JJG 842-2017 电子式直流电能表》
《JJG 597-2005 交流电能表检定装置》
《JJG 566-2012 电子式交流电能表》
产品特点：
➢ 可测量单相交直流电压、电流、频率、相位、有功功率、无功功率、视在功率、功率
因数、有功电能和无功电能。
➢ 可检定电能误差、日计时误差。
➢ 可进行电能走字试验。
➢ 可实时记录曲线 U(t)、I(t)、P(t)、E(t)。
➢ 可进行纹波试验，检测 1kHz 以下交流纹波。
➢ 可测量单相交直流电压、电流、功率的稳定度。
➢ 可测量电压、电流的失真度，进行 2~63 次谐波分析，实时显示各次谐波分量、谐波
含量、谐波失真度等。
➢ 配备电能脉冲输入接口，可实时检定各种有功电能表、无功电能表等。
➢ 配备标准电能脉冲输出接口，脉冲常数自动设置。
➢ 配备 RS232 和 RS485 通信接口，可直接与 PC 机联机通信，可选配 CAN 通信接口。
➢ 电压、电流多量程自动切换，可测量到量限 120%。
➢ 具有产品程序在线升级功能。
技术参数：
PSM系列产品技术参数
PSM600
PSM1000
交流电压测量
测量量限
35V、71V、141V、354V、707V
测量范围
(0~110%)RG
测量准确度
±0.05%RD (20V≤U≤707V)
±0.1%RD (1V≤U≤20V)
测量分辨率
0.01%RG
交流电流测量
测量量限
200mA、8A、17A、42A、85A、170A、424A
400mA、14A、28A、71A、141A、354A、707A
测量范围
(0~110%)RG
测量准确度
±0.05%RD(200mA≤I≤424A)
±0.05%RD(400mA≤I≤707A)
测量分辨率
0.01%RG
直流电压测量
测量量限
10V、20V、50V、100V、200V、500V、1000V
测量范围
(0~110%)RG
测量准确度
±0.02%RD(10V≤U≤1000V)
±0.05%RD(1V≤U≤10V)
测量分辨率
0.005%RG
直流电流测量
测量量限
200mA、12A、24A、60A、120A、240A、600A
400mA、40A、100A、200A、400A、1000A
测量范围
(0~110%)RG
测量准确度
±0.02%RD(200mA≤I≤600A)
±0.02%RD(400mA≤I≤1000A)
测量分辨率
0.005%RG
功率测量
交流功率测量准确度
±0.05%RD(20V≤U≤707V, 200mA≤I≤424A)
±0.05%RD(20V≤U≤707V, 400mA≤I≤707A)
直流功率测量准确度
±0.02%RD(10V≤U≤1000V, 200mA≤I≤600A)
±0.02%RD(10V≤U≤1000V, 400mA≤I≤1000A)
电能测量
交流电能测量准确度
±0.05%RD(20V≤U≤707V, 200mA≤I≤424A)
±0.05%RD(20V≤U≤707V, 400mA≤I≤707A)
直流电能测量准确度
±0.02%RD(10V≤U≤1000V, 200mA≤I≤600A)
±0.02%RD(10V≤U≤1000V, 400mA≤I≤1000A)
相位测量
相位测量范围
0.00°~359.99°
相位测量准确度
±0.02°(20V≤U≤707V, 200mA≤I≤424A)
±0.02°(20V≤U≤707V, 400mA≤I≤707A)
相位测量分辨率
0.001°
频率测量
频率测量范围
40Hz~70Hz
频率测量准确度
±0.01Hz
频率测量分辨率
0.001Hz
纹波测量
测量准确度
±0.05%RG
带宽
≤1kHz
电能脉冲输出
电能输出脉冲常数（r/kwh）可设置，其设置范围：1～2,000,000,000，比较高脉冲输出频率为160kHz。
电能脉冲为TTL/CMOS兼容电平输出，负载能力大于20mA。
默认脉冲输出频率为0.2Hz~160KHz。
电能脉冲输入
被校电能表脉冲常数（r/kWh）设置范围：1～2,000,000,000。
校验圈数设置范围：1～999,999,999。
比较高接收脉冲频率为50kHz。
日计时脉冲输入
时钟频率（Hz）设置范围：0.01~50,000.00。
校验圈数设置范围：1～999,999,999。
比较高接收脉冲频率为50kHz。
其他指标
工作电源电压范围
AC85V～265V，50/60Hz
功耗
小于30VA
预热时间
≤30分钟
工作温度
10℃～35℃
相对湿度
≤85%，无腐蚀性气体
尺寸
约373mm×211.5mm×131.5mm(长×宽×深)(不含突起物)
重量
1.5kg
